Простейший АМ радиоприемник: схема и сборка

Простейший АМ радиоприемник — это устройство, улавливающее радиоволны в диапазоне амплитудной модуляции (АМ), где информация передается через изменения амплитуды несущей частоты.

Пример амплитудной модуляции показан на графике ниже, все очень примитивно. Разберем простыми словами:

Это простой способ передать звук, например голос или музыку, через радиоволны. Представь, что есть основная волна, которая как ровная дорога. Когда ты говоришь, эта дорога начинает “подпрыгивать” вверх и вниз: громче говоришь — выше прыжки, тише — ниже. Эти “прыжки” (изменения высоты волны) и есть амплитуда. Радиоприемник ловит такие изменения и превращает их обратно в звук, который ты слышишь из динамика. Вот так АМ помогает доставить твой голос или песню по воздуху!

где:

• Carrier Wave – несущая частота
• Modulating Singnal – модулирующий сигнал (форма, которую нужно придать несущей частоте)
• В итоге: амплитуда исходного сигнала (например, голос) остается неизменной, тогда как амплитуда несущей частоты изменяется.

Недостатки амплитудной модуляции (АМ) и АМ-приемников заключаются в их высокой чувствительности к помехам и ограниченном качестве звука. Из-за того, что сигнал передается через изменения амплитуды, внешние шумы — такие как грозы или работа электрических устройств — легко искажают звук, добавляя треск или шипение. Кроме того, узкая полоса пропускания АМ (5-10 кГц) ограничивает частотный диапазон, из-за чего звук, особенно музыка, кажется приглушенным и лишенным высоких частот, уступая по качеству FM или цифровым форматам. Эти проблемы делают АМ менее практичным для современных нужд, хотя оно все еще применяется, например, в новостных радиостанциях.

Отличие FM-приемника и его сложность

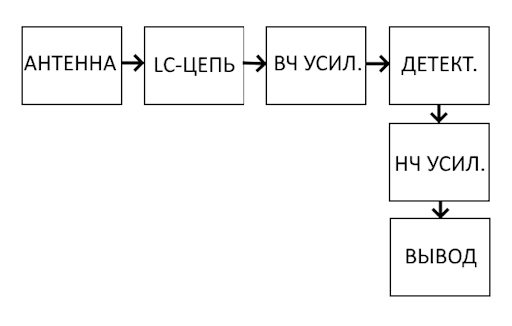

Построим простейшую блок-схему АМ приемника, и уточним ее минимальный дизайн.

Стандартная схема включает:

1. Антенну, связанную с LC-цепью (катушка индуктивности и переменный конденсатор), которая настраивается на нужную частоту. В русской литературе это называют избирательными цепями.
2. Сигнал поступает на высокочастотный (ВЧ) усилитель, повышающий его уровень для лучшего приема.
3. Затем идет детектор, обычно просто диод, что извлекает аудиосигнал, демодулируя его.
4. Аудиосигнал усиливается низкочастотным (НЧ) усилителем и передается в динамик.

Демодуляция АМ сигнала — это процесс извлечения звука из радиоволны, где звук закодирован в высоте волны: громкий звук — высокая волна, тихий — низкая. Проще говоря, это как “вскрытие конверта”, чтобы достать звуковое “письмо”. В простейшем случае демодуляция отсекает нижнюю (отрицательную) половину волны, оставляя верхнюю (положительную), которая повторяет форму исходного звука. После этого сигнал усиливают и подают на динамик, чтобы услышать голос или музыку. Например, диод может “отрезать” ненужную часть, пропуская ток только в одну сторону.

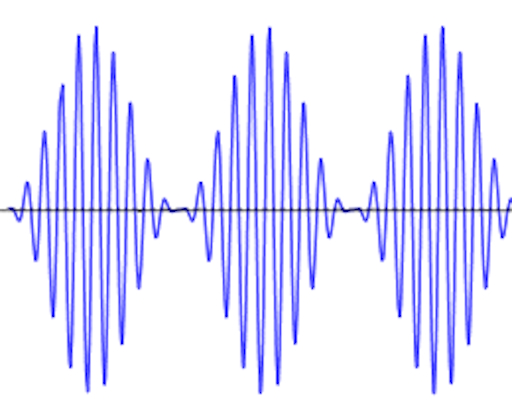

Пример на двух графиках:

и

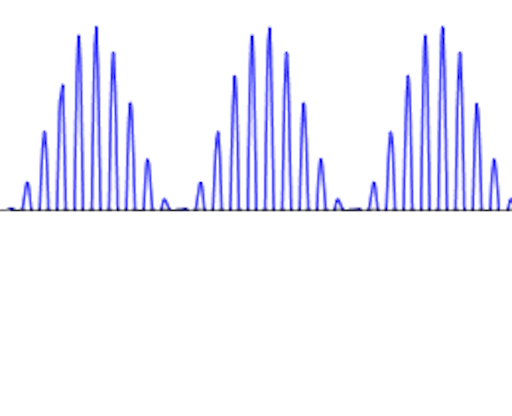

Внизу – готовый к подаче на динамик сигнал. Диод “отрезал” отрицательную часть АМ-радиосигнала.

В простейшем варианте, как кристаллический радиоприемник, можно обойтись без усилителей, используя только диод и наушники, но для громкости нужен НЧ усилитель, что делает нашу схему более практичной.

Для построения с нуля выберем минимальный набор компонентов.

• Антенна — это внешний провод или ферритовый стержень для лучшего приема.
• LC-цепь включает катушку на 250 мкГн (например, самодельная из 25 витков провода AWG22 на ферритовом стержне) и переменный конденсатор 5-500 пФ (стандартный для АМ, например, Johnson или Centralab).
• ВЧ усилитель использует транзистор BC547 (или эквивалент PN2222A), с резисторами 47 кОм (база), 1 кОм (эмиттер), 1 кОм (коллектор), конденсаторами 1 нФ (связь).
• Детектор — диод IN4148, с фильтрующим конденсатором 0,01 мкФ (керамический).
• НЧ усилитель — еще один BC547, с резисторами 47 кОм, 1 кОм, 1 кОм, конденсатором 1 мкФ (электролитический) для связи с динамиком 8 Ом.

Для настройки LC-цепи важно, чтобы переменный конденсатор позволял охватить диапазон 531-1602 кГц. С катушкой 250 мкГн и конденсатором 5-500 пФ это возможно: при максимальной емкости (500 пФ) частота около 710 кГц, при минимальной (5 пФ) — около 2250 кГц, что шире, чем нужно, но подстройка катушки или добавление фиксированного конденсатора может сузить диапазон. Транзисторы BC547 обеспечивают усиление сигнала, а диод IN4148 демодулирует АМ, извлекая звук. Динамик 8 Ом должен быть небольшим, например, от старых радиоприемников, для воспроизведения звука.

Сборка начинается с подключения антенны к одному концу катушки, другой конец — к конденсатору и земле. База транзистора ВЧ усилителя соединяется через 1 нФ с точкой соединения катушки и конденсатора, эмиттер через 1 кОм к земле, коллектор через 1 кОм к +9В и через 1 нФ к аноду диода. Катод диода через 0,01 мкФ к земле, а через 1 мкФ к базе НЧ усилителя, настроенного аналогично, с выходом на динамик. Питание — 9В батарейка, желательно с выключателем для экономии.
