Stabilitrak в автомобилях GM: принцип работы и неисправности

В современных автомобилях General Motors безопасность вышла далеко за рамки ремней и подушек, став интеллектуальной системой, предвосхищающей критическую ситуацию.

Описание: Объясняем, что такое система Stabilitrak в автомобилях GM, как она работает, что означает ошибка Service Stabilitrak и как работают режимы Competitive Mode и полного отключения.

Одной из ключевых таких систем является Stabilitrak – комплекс электронного контроля устойчивости, призванный помочь водителю сохранить контроль над автомобилем в предельных режимах движения, таких как занос или снос.

Эта технология, работая в фоновом режиме, постоянно анализирует намерения водителя и фактическое поведение машины, чтобы в нужный момент незаметно и молниеносно вмешаться, корректируя траекторию. Понимание принципов её работы, значений предупреждающих сообщений и особенностей специальных режимов необходимо каждому владельцу автомобиля GM для уверенной и безопасной эксплуатации.

Общие сведения и задействованные компоненты системы

Stabilitrak (также известная как ESC – Electronic Stability Control) представляет собой программно-аппаратный комплекс, объединяющий несколько систем автомобиля в единый контур управления.

Его основная задача – выявлять и противодействовать начинающейся потере курсовой устойчивости, будь то избыточная поворачиваемость (задняя ось теряет сцепление, машина «идет» в занос) или недостаточная поворачиваемость (передние колеса срываются в скольжение, автомобиль «плужит» наружу поворота). Для этого система непрерывно сопоставляет данные о том, куда хочет ехать водитель, и куда автомобиль едет на самом деле.

Центром управления системы является блок электронного контроля устойчивости (ECM или специальный контроллер ESC). Он получает информацию от сети датчиков:

• датчики угла поворота рулевого колеса сообщают о намерениях водителя;
• датчики частоты вращения колес отслеживают скорость каждого колеса;
• датчик поперечного ускорения фиксирует боковые крены;
• а датчик скорости рыскания (yaw rate sensor) – самый важный – измеряет скорость вращения автомобиля вокруг вертикальной оси.

Именно несоответствие между скоростью рыскания и углом поворота руля сигнализирует системе о потере контроля.

Когда компьютер Stabilitrak вычисляет это несоответствие, он немедленно вмешивается, используя исполнительные механизмы.

Но здесь одно исключение:

• Stabilitrak на “спортивных” моделях GM, таких как Camaro и Corvette, специально запрограммирован с более высокими порогами вмешательства для спортивной езды.
• Система сознательно допускает больший угол заноса и пробуксовку, прежде чем активироваться, чтобы не мешать опытному водителю использовать машину на пределе.
• Это не медленная реакция, а заложенная инженерами особенность калибровки, которая в режиме Track (или Competitive Mode – смотри ниже) становится ещё более либеральной.

Основным инструментом является система ABS/ESP: избирательно подтормаживая одно или несколько колес, система создает стабилизирующий момент, который «затягивает» автомобиль обратно на нужную траекторию.

Одновременно с этим Stabilitrak может взаимодействовать с блоком управления двигателем, чтобы временно снизить крутящий момент и мощность, предотвращая пробуксовку ведущих колес и усугубление ситуации.

Таким образом, в итоге получается, что система действует комплексно, используя тормоза и двигатель для коррекции курса.

Симптомы и проявление сообщения «Service Stabilitrak»

Появление на приборной панели предупреждения «Service Stabilitrak» – это прямой сигнал от автомобиля о неисправности в системе контроля устойчивости. Это означает, что система деактивирована или работает не в полном объеме, и водителю не следует полагаться на её помощь в критический момент.

Игнорирование этого сообщения не только лишает автомобиль важной функции безопасности, но и часто свидетельствует о проблемах, которые могут повлиять на другие системы.

Наиболее частая причина активации сообщения “Service Stabilitrak” – это отказ одного из ключевых датчиков.

• Выход из строя или некорректные показания датчика скорости рыскания или датчика поперечного ускорения лишают систему «органов чувств». Эти датчики могут страдать от внутренних обрывов, загрязнения или повреждений в результате ударов.
• Неисправность одного из датчиков угловых скоростей колеса, которые являются частью системы ABS, также приведет к отказу Stabilitrak, так как система не сможет правильно анализировать поведение каждого колеса.

Проблемы с исполнительными механизмами – еще один серьезный повод для тревоги.

• Неисправности в гидравлическом модуляторе ABS/ESP, такие как заклинившие клапана, отказ насоса или утечка тормозной жидкости, делают физическое вмешательство системы невозможным.
• Плохие контакты в разъемах, поврежденная проводка или коррозия, ведущая к обрыву цепи, также являются частыми причинами.
• В некоторых случаях сообщение может быть связано с программным сбоем в одном из блоков управления (ECM, BCM или контроллере ABS).

Но это еще не все. В некоторых случаях “Service Stabilitrak” может проявляться из-за датчика коленчатого вала, медленного вращения стартера (по любым причинам) или же при проблемах с АКПП:

1. Сообщение «Service Stabilitrak» может появиться при неисправности датчика коленвала из-за нарушения работы системы управления двигателем (ECM). Система Stabilitrak для расчёта необходимого крутящего момента и корректировки тяги постоянно получает данные о текущих оборотах двигателя и его нагрузке от ECM. Если ДПКВ выдает неверный, прерывистый сигнал или выходит из строя, ECM теряет точный контроль над фазами зажигания и впрыска, что может вызывать хаотичные провалы мощности, рывки или неожиданное изменение крутящего момента. Stabilitrak, обнаружив рассогласование между поведением автомобиля (например, неожиданную пробуксовку из-за скачка мощности) и командами водителя, интерпретирует это как потенциальную потерю устойчивости, которой на самом деле нет, и, столкнувшись с ошибкой в критически важном сигнале от ECM, может перейти в аварийный режим, активируя предупреждение.
2. Прямой связи между медленным вращением стартера и ошибкой «Service Stabilitrak» обычно нет, так как система активируется только после запуска двигателя и начала движения. Однако эти два симптома могут быть косвенными индикаторами одной общей проблемы — сильного падения напряжения или неисправности основного источника питания. Стартер крутит медленно из-за недостаточного тока от разряженного аккумулятора или плохих контактов (или по иным причинам, читай по приведенной выше ссылке). В тот же момент, при попытке запуска или сразу после него, блоки управления (ECM, контроллер ABS/Stabilitrak) могут испытывать перебои в питании, что приводит к их некорректной инициализации, сбросу или возникновению ошибок в самодиагностике, включая ошибки по шине данных CAN. В этом случае «Service Stabilitrak» может появиться на приборной панели как одна из многих возможных системных ошибок, вызванных не конкретной неисправностью модуля стабилизации, а общим сбоем электропитания автомобиля. Поэтому при одновременном появлении этих симптомов в первую очередь следует проверять заряд аккумулятора, напряжение генератора и целостность силовых и массовых проводов.
3. Связь ошибки «Service Stabilitrak» с неисправностями АКПП возможна через систему контроля тяги и управление крутящим моментом. Современные автоматические трансмиссии находятся в постоянном диалоге с блоком управления двигателем и системой стабилизации по шине CAN. Если в АКПП возникают проблемы, такие как пробуксовка фрикционов, некорректные переключения, неверные данные с датчиков скорости внутри коробки или ошибки в блоке управления самой трансмиссии (TCM), это напрямую влияет на поведение автомобиля. Например, неожиданная пробуксовка или резкое блокирование гидротрансформатора (torque converter) может быть воспринято датчиками скорости вращения колес как начало заноса или потеря сцепления. Stabilitrak, получая противоречивые сигналы о скорости вращения колес, оборотах двигателя и фактическом ускорении автомобиля, пытается скорректировать ситуацию через тормоза и снижение мощности. Поскольку источник проблемы (АКПП) не устраняется, система может постоянно фиксировать несоответствие и, в конце концов, перейти в аварийный режим с сообщением «Service Stabilitrak», указывая на свою неспособность эффективно выполнять функцию. Неисправность АКПП (или нарушение связи ЭБУ с АКПП) выступает как внешний дестабилизирующий фактор, который система стабилизации не может компенсировать.

Диагностика неисправности начинается со считывания кодов неисправностей (DTC) через диагностический разъем OBD-II с помощью профессионального сканера, способного работать с системой шасси. Коды укажут направление поиска: например, код, относящийся к датчику рыскания или к цепи клапана модулятора ABS. Далее следует визуальный осмотр проводки и разъемов, проверка датчиков на сопротивление и выдачу сигнала.

Окончательное решение о ремонте – будь то замена датчика, ремонт проводки или перепрошивка блока управления – должно приниматься на основе точной диагностики.

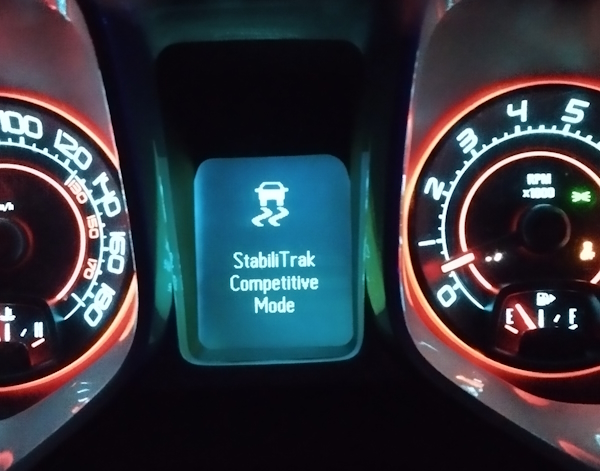

Особые режимы: Stabilitrak Competitive Mode и полное отключение

На спортивно ориентированных моделях, таких как Chevrolet Camaro или Cadillac CTS-V (да и всех прочих от GM), инженеры General Motors предусмотрели специальный режим работы системы – Stabilitrak Competitive Mode (также известный как Performance Traction Management или аналогичные названия). Этот режим предназначен для опытных водителей, желающих исследовать пределы управляемости автомобиля на закрытой трассе в контролируемых условиях.

• Его активация, как правило, осуществляется двойным последовательным нажатием кнопки отключения системы стабилизации.

Competitive Mode представляет собой промежуточный этап между полностью активной системой и её полным отключением. В этом режиме электроника значительно повышает пороги своего вмешательства. Система позволяет автомобилю иметь большую степень свободы – например, войти в управляемый занос или допустить пробуксовку колес при выходе из поворота, не сразу «душа» двигатель и не применяя резко тормоза.

Однако это не полное бездействие: если компьютер Stabilitrak сочтет, что ситуация становится неуправляемой и переходит в опасный неконтролируемый занос или вращение, он все равно вмешается, чтобы помочь водителю вернуть контроль. Это делает трековые заезды более динамичными, но при этом страхует от серьёзных ошибок.

• Полное отключение системы Stabilitrak обычно достигается длительным (порядка 5-10 секунд) удержанием кнопки отключения системы стабилизации.

При этом на приборной панели загораются соответствующие пиктограммы, сигнализирующие, что ESC и Traction Control полностью деактивированы. В этом состоянии автомобиль лишается всей электронной помощи: противобуксовочная система не работает, а контроль устойчивости не будет вмешиваться ни при каких обстоятельствах. Автомобиль реагирует исключительно на действия водителя, что требует от него высокого мастерства и понимания физики движения.

Хотелось бы подчеркнуть, что полное отключение Stabilitrak предназначено только для использования на закрытых гоночных трассах в сухих условиях. Использование этого режима на общественных дорогах, особенно с серьезными нижневальными моторами V8, крайне опасно, так как лишает водителя жизненно важного электронного помощника, способного компенсировать ошибки или непредвиденные дорожные условия (пятно масла, лужа, внезапно появившееся препятствие).

Большинство экспертов и сами производители настоятельно рекомендуют никогда не отключать систему на дорогах общего пользования, так как она является последним барьером между управляемой и аварийной ситуацией.
