Транзистор (transistor) – это один из важнейших компонентов современной электроники.
Он используется в устройствах для управления током, усиления сигналов и выполнения логических операций.
С момента изобретения в 1947 году транзисторы заменили громоздкие вакуумные лампы, что стало революцией в электронике. Сегодня они составляют основу микропроцессоров, смартфонов, компьютеров и многих других технологий.
Принцип работы транзистора базируется на свойствах полупроводниковых материалов, таких как кремний или германий. Эти материалы обладают способностью изменять свои электрические характеристики под воздействием внешнего напряжения. Именно эта особенность позволяет транзистору действовать как переключатель или усилитель.
Простыми словами
Транзистор — это маленький электронный прибор, который работает как выключатель или усилитель. Представьте, что это кран: когда вы немного поворачиваете вентиль (подаете сигнал на управляющий контакт транзистора), вода начинает течь. В случае транзистора этот “вентиль” контролирует поток электрического тока между двумя другими контактами — входом и выходом. Это позволяет либо включать и выключать ток, либо усиливать его, чтобы сигнал стал мощнее.
Внутри транзистора есть специальные материалы, которые называются полупроводниками. Они пропускают ток только в определенных условиях. Когда вы подаете сигнал на управляющий контакт (например, на “вентиль”), он открывает путь для тока, и транзистор начинает работать. Это делает его ключевым элементом в работе компьютеров, смартфонов и даже простых радиоприемников.
Типы транзисторов
Существует два основных типа транзисторов: биполярные (BJT) и полевые (FET).

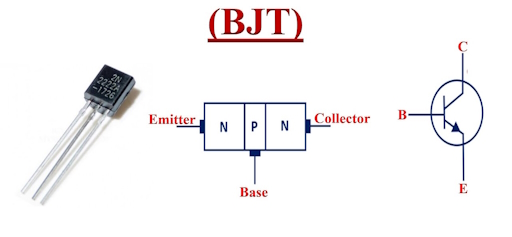

Биполярные транзисторы (BJT):
Они состоят из трех слоев полупроводниковых материалов, чередующихся по типу проводимости: p-n-p или n-p-n. Основные элементы: эмиттер, база и коллектор. Биполярные транзисторы работают за счет потока электронов и дырок через базу, которая контролирует ток между эмиттером и коллектором.
Полевые транзисторы (FET):
Они работают за счет управления электрическим полем. Основные элементы: исток, затвор и сток. FET имеют два подвида: MOSFET (металл-оксид-полупроводник) и JFET (переходный полевой транзистор). MOSFET широко используется в микросхемах благодаря высокой скорости работы и низкому энергопотреблению.
Принцип работы транзистора
Простейший способ понять, как работает транзистор, – это представить его как кран для воды. Ток, проходящий через транзистор, можно регулировать с помощью управляющего напряжения, подаваемого на базу (в BJT) или затвор (в FET).
- В режиме усиления:
В биполярном транзисторе малый ток на базе управляет большим током между эмиттером и коллектором. Например, при усилении звукового сигнала слабый аудиосигнал усиливается до более высокого уровня, достаточного для работы громкоговорителей. - В режиме переключателя:
Транзистор либо полностью открыт (проводит ток), либо полностью закрыт (не проводит). Такой режим используется в логических схемах, где транзисторы представляют собой цифровые “0” и “1”.
Примеры применения транзисторов
Примером может служить работа микропроцессора, где миллиарды транзисторов одновременно выполняют сложные вычислительные задачи. Кроме того, транзисторы используются в источниках питания, усилителях звука и сигналов, регуляторах напряжения и даже в датчиках.
Для простого применения, например в радио, транзистор усиливает слабый сигнал от антенны до уровня, достаточного для воспроизведения звука. В более сложных устройствах, таких как процессоры, транзисторы образуют сложные логические схемы, выполняющие миллиарды операций в секунду.
Важность и будущее транзисторов
Транзисторы продолжают уменьшаться в размерах благодаря достижениям в области нанотехнологий. Современные процессоры содержат транзисторы размером менее 10 нанометров, что позволяет увеличивать их производительность при снижении энергопотребления.
Кроме того, ученые работают над созданием новых типов транзисторов, таких как графеновые или молекулярные, которые могут заменить кремниевые в будущем. Эти технологии обещают дальнейший рост вычислительных мощностей и энергоэффективности.
Заключение
Работа транзистора основана на управлении током через полупроводниковые материалы. Он является основой всех современных электронных устройств и постоянно совершенствуется. Знание принципов работы транзистора важно как для профессионалов в области электроники, так и для тех, кто интересуется технологиями.
