Patriot: легенда ПВО, защищающая небо на протяжении десятилетий

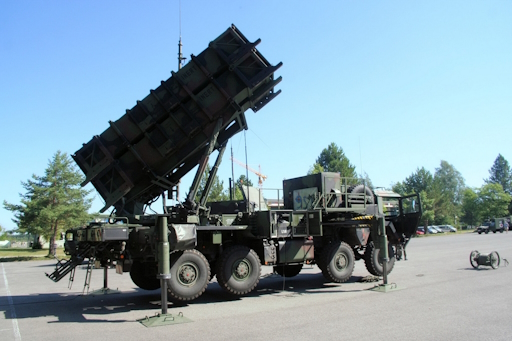

Зенитно-ракетный комплекс (ЗРК) Patriot – это американская система противовоздушной обороны (ПВО), разработанная компанией Raytheon Technologies.

Он предназначен для защиты от различных воздушных угроз, включая самолеты, вертолеты, крылатые ракеты и баллистические ракеты малой дальности. Patriot является одним из самых современных и эффективных ЗРК в мире и находится на вооружении многих стран.

История создания и применения

Зенитный ракетный комплекс Patriot (“Пэтриот” – рус.) – войсковой индекс — MIM-104, был разработан компанией Raytheon в США в 1960-х и 1970-х годах. Основной целью было создание системы для перехвата воздушных целей на средних и дальних дистанциях. Разработка ЗРК Patriot началась в 1963 году в качестве замены устаревшей системы Nike Hercules. Разработка началась в ответ на необходимость защиты от новых угроз, включая баллистические ракеты.

Первый успешный тест комплекса состоялся в 1976 году. Этот тест продемонстрировал возможности системы и стал важным шагом в развитии технологий противовоздушной обороны. На вооружение Patriot поступил в 1982 году, и с тех пор стал основным элементом ПВО в США и других странах. Patriot прошел несколько модернизаций, в результате которых его возможности были значительно расширены.

ЗРК Пэтриот впервые был применен в боевых условиях во время войны в Персидском заливе 1991 года. Он показал эффективность в защите от иракских баллистических ракет, например, в первых же использованиях успешно перехватил несколько иракских баллистических ракет «Скад» (Scud). Несмотря на некоторую критику по поводу точности, комплекс доказал свою значимость в современных конфликтах.

С тех пор Patriot использовался в нескольких других конфликтах, включая войну в Косово (1999), войну в Афганистане (2001-2021) и войну в Ираке (2003-2011).

Технические характеристики (ТТХ)

• Дальность действия: зависит от модификации, до 200 км
• Дальность действия – модификация Patriot PAC-1/PAC-2: до 90 км
• Дальность действия – модификация Patriot PAC-3: до 160 км
• Дальность действия – модификация Patriot PAC-4: до 200 км
• Высота поражения: зависит от модификации, до 60 км
• Высота поражения – модификация Patriot PAC-1/PAC-2: до 24 км
• Высота поражения – модификация Patriot PAC-3: до 45 км
• Высота поражения – модификация Patriot PAC-4: до 60 км
• Скорость цели: до 2200 м/с
• Скорость ракеты: до 5 Махов (около 1700 м/с)
• Время развертывания: около 1 часа
• Типы ракет (основные): PAC-2 (Patriot Advanced Capability-2), PAC-3 (Patriot Advanced Capability-3), MSE (Missile Segment Enhancement) и GEM-T (Guided Enhanced Missile-Tactical)
• Экипаж: зависит от модификации и конфигурации системы, но обычно составляет от 4 до 12 человек.

Ракеты и перехватчики
Patriot использует различные типы ракет, включая PAC-2 и более современные PAC-3, а также ракеты MSE (Missile Segment Enhancement). PAC-3 оснащены активной радиолокационной головкой самонаведения, что повышает точность перехвата.

Радиолокационная станция
Комплекс включает мощную радиолокационную станцию AN/MPQ-53, способную обнаруживать и сопровождать несколько целей одновременно, что обеспечивает высокую эффективность в условиях насыщенной боевой обстановки.

Командный пункт
Командный пункт управляет всеми компонентами комплекса, обеспечивает анализ данных и координацию действий. Он оснащен современными системами связи и управления.

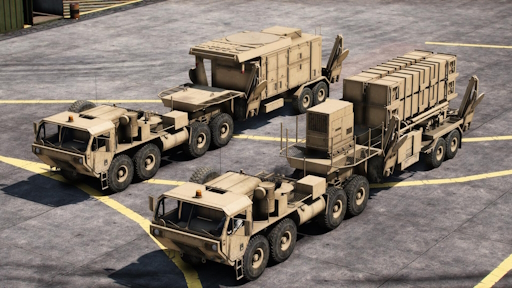

Шасси

Комплекс Patriot размещается на нескольких типах мобильных шасси, включая грузовики семейства HMMWV и HEMTT. Основные отличия:

1. HMMWV: легкие и маневренные, используются для транспортировки радиолокационной станции и командных пунктов.
2. HEMTT: более тяжелые, применяются для перевозки пусковых установок и ракет.

Стационарные модификации не предусмотрены, так как мобильность комплекса является ключевым преимуществом, позволяющим быстро менять позиции и адаптироваться к изменяющимся боевым условиям.

Современные модификации

С момента своего создания в 1963 году ЗРК Patriot претерпел значительные изменения, адаптируясь к новым угрозам и совершенствуя свои возможности.

С годами Зенитный ракетный комплекс Patriot претерпел значительные модернизации, наиболее заметной из которых является версия PAC-3. Эта модификация оснащена более совершенными ракетами MSE (Missile Segment Enhancement), которые обладают улучшенными характеристиками перехвата и повышенной точностью. Ракеты MSE представляют собой значительное усовершенствование в области самонаведения и способны эффективно нейтрализовать как баллистические, так и крылатые ракетные угрозы.

Эти модернизации значительно расширили возможности комплекса Patriot, сделав его более адаптивным к современным условиям боевых действий и угрозам воздушного пространства.

Давайте рассмотрим несколько подробнее:

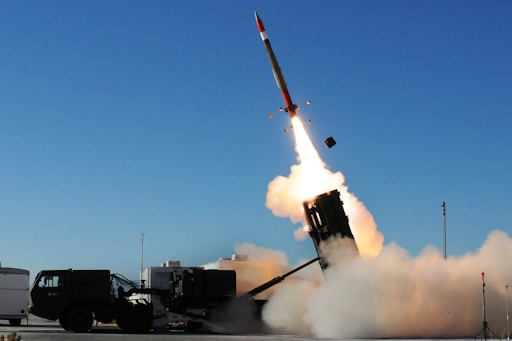

Patriot PAC-3: щит против баллистических угроз

Наиболее существенным шагом в модернизации стал Patriot PAC-3, принятый на вооружение в 1994 году. Эта модификация ознаменовала собой качественный скачок в противоракетной обороне, сделав комплекс способным перехватывать не только аэродинамические цели, но и баллистические ракеты малой дальности.

Ключевые отличия PAC-3:

• Ракета GEM-T: Новая ракета (Guided Enhanced Missile-Tactical) с кинетической боевой частью (не взрывной) обладает большей маневренностью и точностью, позволяя поражать цели на более высоких скоростях и на большем удалении. Эта ракета представляет собой улучшенную тактическую ракету, разработанную для повышения эффективности системы Patriot в перехвате воздушных целей. GEM-T обладает улучшенной точностью и навигационными характеристиками, что делает её более эффективной в условиях современных боевых угроз.
• Усовершенствованная РЛС AN/MPQ-65: РЛС с фазированной антенной решеткой обеспечивает более высокую чувствительность, точность отслеживания и способность к одновременному сопровождению большего количества целей.
• Система управления огнем C3I: Усовершенствованная система управления и контроля позволяет более эффективно координировать работу комплекса, обеспечивая более быстрое реагирование и точное наведение ракет.

Patriot PAC-3 зарекомендовал себя как высокоэффективный инструмент против баллистических угроз.

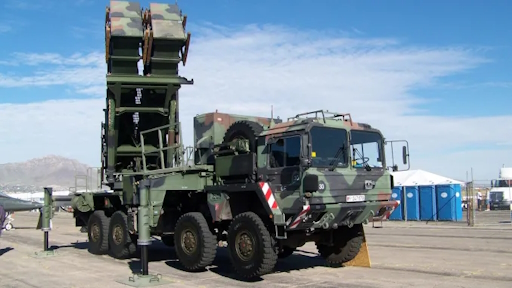

Patriot PAC-4: взгляд в будущее

Недавно была представлена следующая модификация – Patriot PAC-4. Она сохранила все возможности PAC-3, но претерпела ряд улучшений, направленных на повышение эффективности и расширение спектра задач:

• Новые ракеты GEM-T II: Улучшенная версия ракеты GEM-T с более совершенным наведением и увеличенной дальностью действия.
• Система противоракетной обороны PAC-4 MIM-104F: Мобильная версия комплекса, предназначенная для быстрой защиты важных объектов.
• Интеграция с другими системами ПВО: PAC-4 может взаимодействовать с другими системами ПВО, создавая многослойную оборону.

Patriot PAC-4 будет являться наиболее совершенной модификацией ЗРК Patriot, когда поступит на вооружение и получит массовость распространения (как в случае с PAC-3).

Patriot: не только баллистические ракеты

Помимо борьбы с баллистическими ракетами, и Patriot PAC-3 и PAC-4 также могут поражать:

• Аэродинамические цели: самолеты, вертолеты, крылатые ракеты.
• БПЛА: беспилотные летательные аппараты.
• Низколетящие объекты: такие как крылатые ракеты.

Модернизация Patriot продолжается: Инженеры Raytheon Technologies постоянно работают над совершенствованием комплекса, чтобы он мог противостоять новым вызовам и надежно защищать небо от любых угроз.

Преимущества и недостатки

Patriot зарекомендовал себя как надежная и высокоэффективная система ПВО. Основными преимуществами являются высокая точность и возможность работы в сложных условиях.

Однако некоторые эксперты указывают на ограничения при поражении малоразмерных и маневренных целей. Вот еще несколько недостатков касательно PAC-3:

1. Ограниченная мобильность: развертывание требует времени, что снижает оперативность.
2. Высокая стоимость: как приобретения, так и эксплуатации.
3. Эффективность против гиперзвуковых целей: в некоторых случаях ограничена.
4. Зависимость от радиолокационной станции: при её выведении из строя снижается боеспособность комплекса.

Эти факторы влияют на общую эффективность комплекса в определенных боевых условиях.

Однако, несмотря на это, благодаря своим возможностям, ЗРК Patriot остается одним из самых востребованных и эффективных комплексов ПВО в мире. Он находится на вооружении 16 стран и неоднократно доказал свою эффективность в реальных боевых условиях.

Сравнение с ЗРК конкурентов

ЗРК Patriot PAC-3, без сомнения, является одним из самых передовых комплексов противовоздушной обороны (ПВО) в мире. Но какие же системы могут составить ему конкуренцию?

Давайте рассмотрим наиболее значимые варианты:

Вот список ближайших конкурентов ЗРК Patriot PAC-3 от России и Китая:

Россия

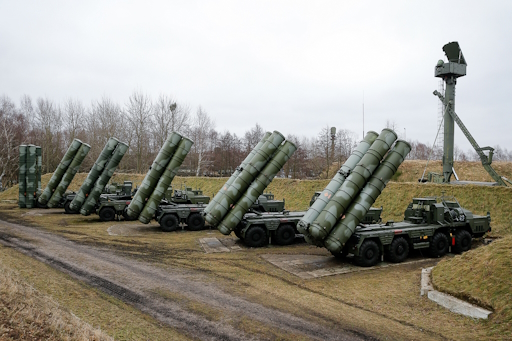

1. С-400 “Триумф”
   • Дальность: до 400 км
   • Высота поражения: до 30 км
   • Возможность перехвата различных типов целей.
2. С-300ВМ “Антей-2500”
   • Дальность: до 200 км
   • Высота поражения: до 30 км
   • Основной фокус на защите от баллистических ракет.
3. С-350 “Витязь”
   • Дальность: до 60 км
   • Высота поражения: до 30 км
   • Более мобильная и современная система.

Китай

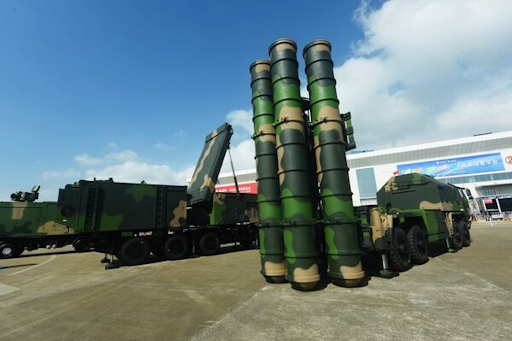

1. HQ-9
   • Дальность: до 200 км
   • Высота поражения: до 30 км
   • Оснащён многофункциональным радаром.
2. HQ-16
   • Дальность: до 70 км
   • Высота поражения: до 18 км
   • Подходит для средних дистанций.
3. HQ-22
   • Дальность: до 170 км
   • Высота поражения: до 27 км
   • Усовершенствованная система с улучшенными характеристиками.

Сравнение

Напомним, что дальность действия у Patriot PAC-3 составляет 160 км, а высота поражения – 45 км. Здесь Patriot PAC-4 мы рассматривать не будем, так как по этой ЗРК крайне мало общедоступной информации.

• Дальность: С-400 значительно превосходит PAC-3 по дальности поражения.
• Высота: У С-400 и С-300ВМ высота поражения заметно ниже, чем у PAC-3.
• Мобильность: С-350 и HQ-16 более мобильны, подходят для защиты на средних дистанциях.
• Технологии: Все российские и китайские системы оснащены современными радарами и электроникой, что делает их конкурентоспособными на мировом рынке.

Заключение

Зенитный ракетный комплекс Patriot остается одной из самых значимых систем противовоздушной обороны.

За годы эксплуатации он претерпел множество модернизаций, включая улучшения в точности и дальности перехвата целей. Комплекс продолжает служить основой ПВО в различных странах мира, доказывая свою эффективность в современных боевых условиях.

В сочетании с различными типами ракет, такими как PAC-2, PAC-3 и MSE, Patriot остается ключевым элементом в обеспечении безопасности воздушного пространства.
