Почему нижневальные моторы V8 вечные и дешевые в ремонте

Американские нижневальные (OHV) двигатели V8 славятся своей невероятной долговечностью и копеечной стоимостью технического обслуживания, оставляя далеко позади сложные современные аналоги.

Конструктивная простота агрегатов типа OHV обеспечивает им колоссальный ресурс, а отсутствие громоздких многовальных головок минимизирует риски фатальных поломок.

Как раз понимание того, какие именно узлы изнашиваются на сверхбольших пробегах, позволяет автолюбителям сохранять работоспособность этих легендарных силовых установок на протяжении десятков лет при минимальных финансовых вложениях.

Знаковые представители

Их, разумеется, очень много (только GM выпустил более миллиарда моторов), но ниже это те, что сразу приходят на ум:

LS3 (6.2L). Один из лучших моторов семейства LS. Простая конструкция, хороший ресурс, отличная продувка головок и огромный выбор тюнинга. Спокойно переносит увеличение мощности и активную эксплуатацию. Именно его выбирают для свапа из-за простейшей конструкции и мега-надежности.

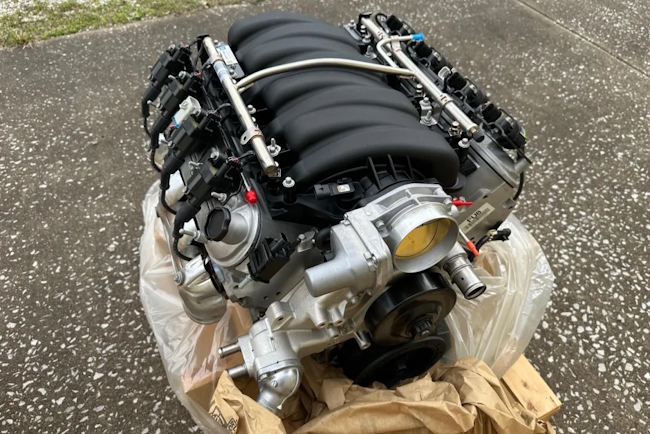

LS7 (7.0L). Самый большой серийный атмосферный LS заводского производства. Титановые шатуны, сухой картер и высокая отдача. Требует внимания к головкам блока и клапанному механизму, но после устранения известных проблем очень надежен. На фото выше.

LS2 (6.0L). Предшественник LS3, считающийся одним из самых беспроблемных LS. Простая конструкция без лишней электроники и высокий ресурс. Хорошо подходит как для повседневной езды, так и для свапов.

LS1 (5.7L). Первый двигатель семейства LS, который сделал серию легендарной. Легкий алюминиевый блок, хорошая надежность и доступность запчастей. Многие экземпляры проходят сотни тысяч километров без капитального ремонта.

LM7 (5.3L). Чугунный грузовой LS из пикапов и внедорожников GM. Не отличается высокой мощностью, зато славится огромным ресурсом и выносливостью. Один из самых популярных моторов для бюджетных проектов.

5.7 HEMI. Основной современный нижневальный V8 Chrysler. Обеспечивает хороший баланс между мощностью, надежностью и стоимостью обслуживания. При своевременной замене масла способен служить очень долго.

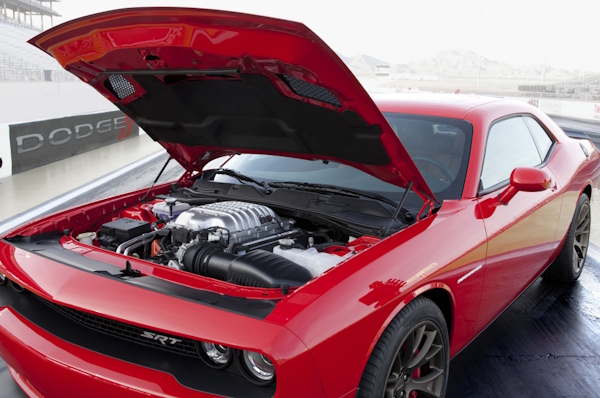

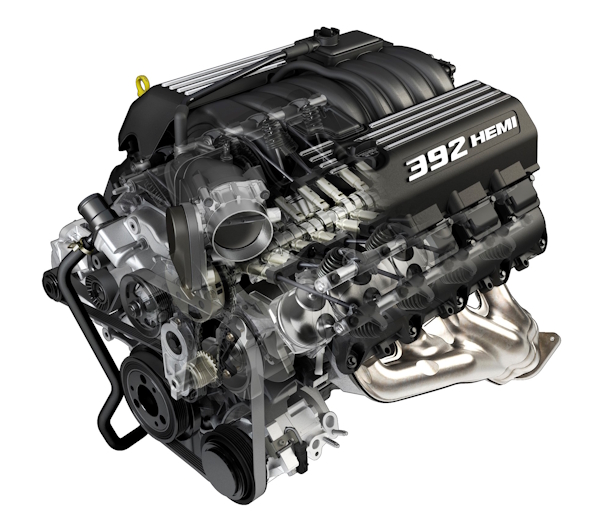

6.4 HEMI 392. Усиленная версия HEMI с большим объемом и высокой мощностью. Надежнее многих современных турбомоторов и хорошо переносит нагрузку. Часто считается лучшим атмосферным HEMI последних лет. На фото ниже.

8.0 Magnum V10. Создан на базе архитектуры Magnum V8 и устанавливался на тяжелые пикапы Dodge. Известен огромным ресурсом и способностью работать в тяжелых условиях. Расход топлива высокий, но механически двигатель очень крепкий.

Миф о “прожорливости”

Миф о «прожорливости» нижневальных (OHV) двигателей в основном родом из старых конструкций с низкой степенью сжатия, грубыми фазами газораспределения и неэффективным впуском/выпуском, где при высоких нагрузках и оборотах действительно падала удельная экономичность.

Современный V8 в США с отключением цилиндров (AFM), распределённым впрыском и оптимизированными картами ЭБУ уже работает в другой инженерной реальности: на малых и средних нагрузках он часто переводится в режим высокой эффективности, где часть цилиндров выключена, а остальные работают в более «нагруженном» и экономичном режиме с лучшим КПД.

Поэтому при спокойной езде расход в районе 12,3 л/100 км для тяжёлого V8 вполне укладывается в норму и не противоречит архитектуре OHV — репутация «прожорливости» сохраняется скорее по инерции, чем по фактическим данным современных моторов.

При активной езде V8 быстро уходит в 18–25 л/100 км и выше, потому что AFM отключается, мотор постоянно работает на всех цилиндрах и топливо уходит на поддержание мощности и тепловых потерь.

Архитектура нижневального V8: фундамент феноменальной надежности

Главный секрет выносливости классических американских восьмицилиндровых моторов кроется в схеме газораспределения OHV (Overhead Valve), где единственный распределительный вал расположен глубоко в развале массивного блока цилиндров.

• Такая компоновка радикально сокращает количество движущихся деталей: вращение передается на клапаны через систему длинных металлических толкателей (штанг) и коромысел.
• Это исключает необходимость в сложных, громоздких и хрупких механизмах, присущих современным многовальным головкам блока цилиндров, и делает всю конструкцию максимально монолитной и жесткой.

Вторым критически важным фактором долголетия является рабочий режим этих объемных установок, которые выдают максимальный крутящий момент на крайне низких оборотах.

Двигатель практически никогда не работает на пределе своих физических возможностей; «крейсерский» режим движения тяжелого внедорожника или пикапа по трассе обычно составляет немногим более полутора тысяч оборотов в минуту.

Низкая термическая нагруженность, огромный запас прочности толстостенных блоков (отлитых из чугуна или качественного алюминия в более современном исполнении) и массивные шейки коленчатого вала делают американский V8 практически невосприимчивым к кратковременным перегревам и высоким механическим нагрузкам.

Принцип работы

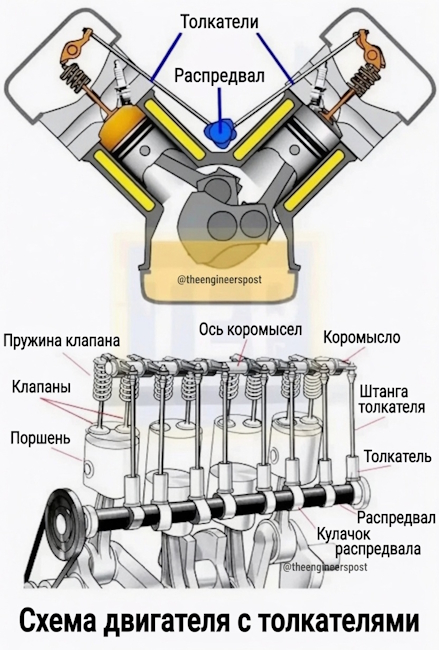

Нижневальный двигатель (Pushrod engine, или мотор с архитектурой OHV — Overhead Valve) работает по классическому четырехтактному циклу, но имеет уникальную механическую схему передачи усилия от распределительного вала к клапанам.

Процесс работы газораспределительного механизма (ГРМ) в таком двигателе происходит следующим образом:

1. Вращение коленчатого вала: При сгорании топливно-воздушной смеси поршни вращают коленчатый вал, который является главной силовой осью двигателя.

2. Передача на распределительный вал: Через короткую цепь ГРМ или напрямую через шестеренчатое зацепление «звезда к звезде» коленвал вращает распределительный вал. В этой архитектуре единственный распредвал находится глубоко внутри блока цилиндров (в развале блока для моторов V8).

3. Работа кулачка и гидрокомпенсатора: При вращении распредвала его выступающая часть (кулачок) набегает на роликовый или плотный толкатель (гидрокомпенсатор/лифтер), который установлен прямо над валом, и приподнимает его вертикально вверх.

4. Передача усилия через штангу (Pushrod): Гидрокомпенсатор толкает длинную металлическую штангу-толкатель (именно она дала название системе — pushrod). Эта штанга проходит сквозь весь блок цилиндров снизу вверх, выходя в головку блока (ГБЦ).

5. Нажатие на коромысло (Rocker arm): Верхний конец штанги упирается в плечо коромысла, которое закреплено на оси в головке цилиндров и работает по принципу качелей (рычага). Штанга толкает одно плечо коромысла вверх.

6. Открытие клапана: Противоположное плечо коромысла опускается вниз и давит на торец стержня клапана (впускного или выпускного), преодолевая сопротивление жесткой возвратной пружины. Клапан открывается, впуская смесь или выпуская отработавшие газы.

7. Закрытие клапана: Как только кулачок распредвала проходит пиковую точку и уходит вниз, клапанная пружина возвращает клапан в закрытое (герметичное) состояние, одновременно возвращая коромысло, штангу и толкатель в исходное нижнее положение.

Максимальная простота: минимум цепей и сложных фазовращателей

Секрет предельно дешевого обслуживания заключается в полном отсутствии капризных узлов, которые в европейских и азиатских двигателях требуют регулярной замены со снятием мотора.

В классических американских V8 привод механизма газораспределения реализован максимально примитивно и надежно.

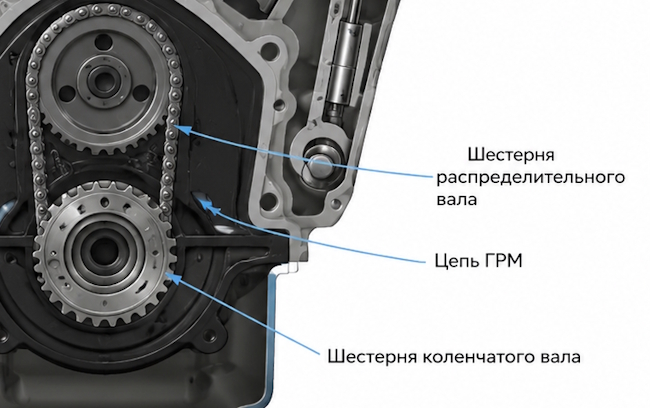

Крутящий момент от коленчатого вала передается на распредвал либо через очень короткую, толстую двурядную цепь, которая практически не подвержена растяжению, либо вообще без цепи — через прямое зубчатое зацепление двух шестерен (звезда к звезде). Отсутствие длинных цепей, десятков пластиковых успокоителей и гидравлических натяжителей полностью избавляет владельца от дорогих процедур по обслуживанию ГРМ на пробегах вплоть до полумиллиона километров.

Не менее впечатляет и простота самой системы впуска и выпуска, где на каждый цилиндр приходится всего по два массивных клапана, что дает в сумме 16 клапанов на весь V8, а не 32.

Во многих коммерческих и классических версиях этих моторов полностью отсутствуют системы изменения фаз газораспределения (VVT), что исключает риск поломки дорогих муфт и засорения управляющих масляных клапанов.

Если же система VVT все-таки внедрена инженерами ради современных экологических стандартов, то она представляет собой всего один центральный фазовращатель, установленный на единственном распредвале. Заменить один такой узел в десятки раз дешевле и проще, чем обслуживать четыре независимые муфты на DOHC-моторах.

Архитектурные преимущества

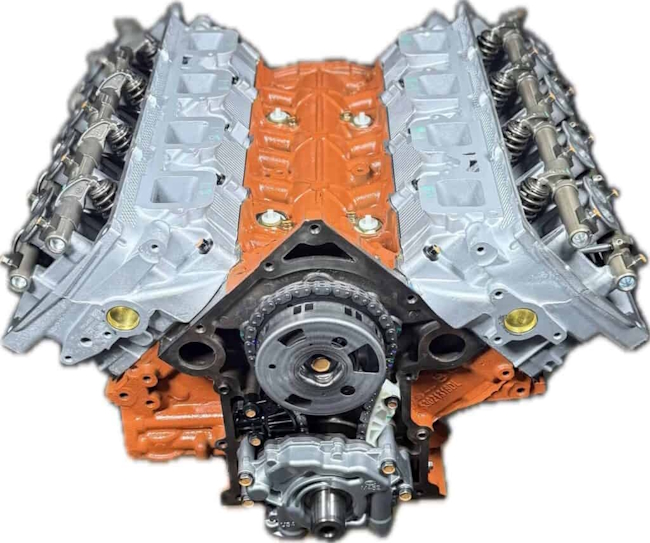

Как видно на фото Dodge 6.4 HEMI: VVT фазовращатель один, крепится на распредвал. Цепь одна, связывает распредвал и коленвал. На коленвале фиксируется механический простейший масляный насос. При снятии любого из этих компонентов, ваши фазы останутся на месте.

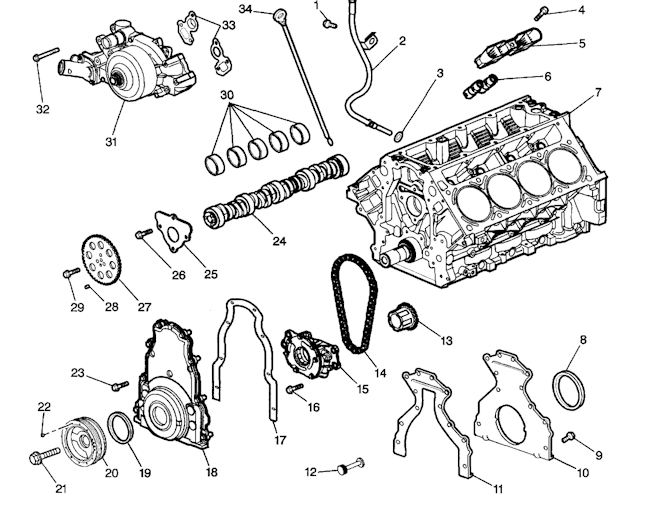

Специфическая компоновка механизма ГРМ с нижним расположением распределительного вала дает колоссальное преимущество при проведении сложного ремонта или тюнинга двигателя.

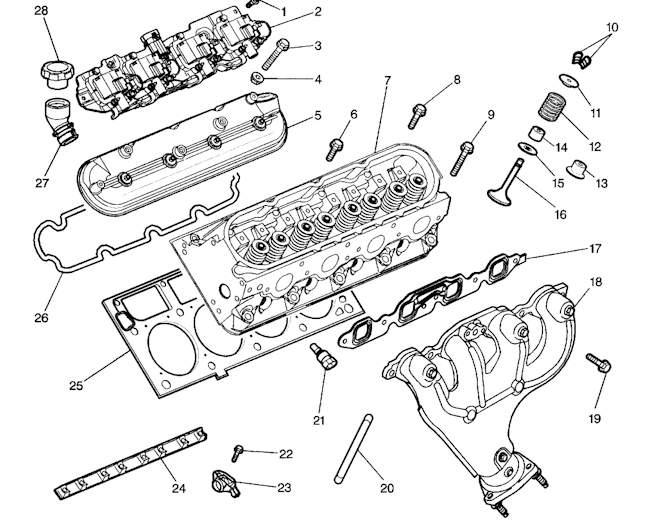

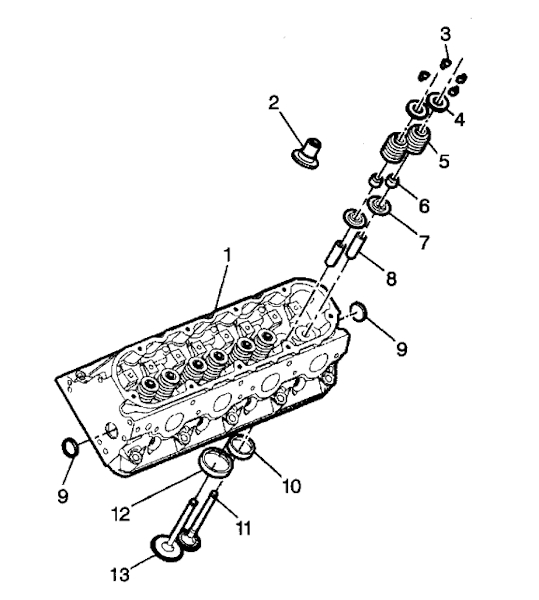

Первая особенность – удобство при снятии ГБЦ. Поскольку единственный распредвал находится глубоко в развале блока цилиндров, а не на головках (ГБЦ), снятие головки блока для замены прокладки, притирки клапанов или портирования каналов вообще не требует разборки привода ГРМ. Вам не нужно снимать переднюю крышку мотора, демонтировать цепь или ремень и заново ловить метки. Достаточно просто извлечь металлические штанги-толкатели (pushrods) сверху, после чего головка полностью освобождается — фазы газораспределения при этом гарантированно остаются на своем месте, а сопряжение коленвала и распредвала нарушить физически невозможно.

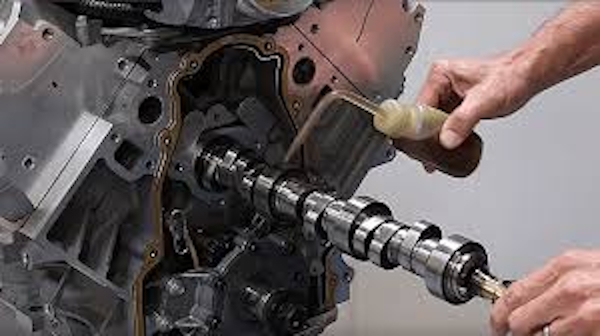

Вторая конструктивная сильная сторона — это процедура замены самого распределительного вала или гидрокомпенсаторов. В двигателях типа DOHC для замены кулачкового вала или заклинившего лифтера приходится полностью разбирать верхнюю часть мотора и снимать цепной привод со всеми вытекающими рисками неправильной сборки. В нижневальном же V8 для доступа к гидрокомпенсаторам достаточно снять лишь впускной коллектор в развале блока, а сам распредвал при необходимости меняется «с торца» через переднюю стенку мотора. Это исключает необходимость затрагивать сложную архитектуру ГБЦ и минимизирует количество сопутствующих нормо-часов, делая обслуживание и модернизацию такого ДВС максимально быстрыми и бюджетными даже в условиях обычной гаражной мастерской.

Третья особенность, очень приятная. При замене цепи или натядителя-успокоителя (он тут один) или фазовращателя – фазы никуда не уходят и выставлять их не нужно. При замене цепи или центрального фазовращателя на нижневальном V8 вам физически не нужно выставлять и фиксировать громоздкие распределительные валы в головках блока специальными кондукторами, как на моторах DOHC. Поршень первого цилиндра просто выставляется в верхнюю мертвую точку (ВМТ), после чего новая цепь и звезды надеваются по двум элементарным меткам-точкам, которые должны смотреть строго друг на друга. Даже если вы полностью снимите цепь и прокрутите коленвал, фазы между кулачками внутри единственного распредвала конструктивно не могут «убежать» или сбиться относительно друг друга, что сводит риск ошибки мастера при сборке к абсолютному нулю.

Естественный износ на сверхбольших пробегах: слабые места

Несмотря на выдающуюся надежность конструкции, законы физики неумолимы, и после преодоления рубежа в 400–500 тысяч километров нижневальная архитектура начинает демонстрировать свои специфические возрастные болезни.

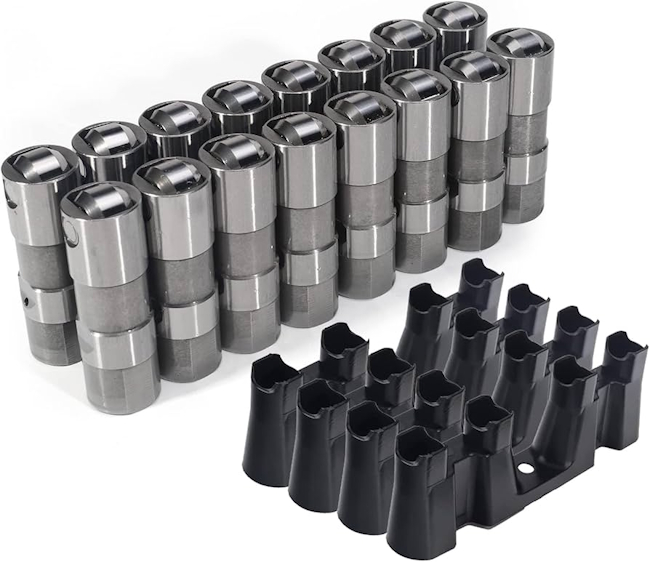

Основной удар принимают на себя гидрокомпенсаторы и их опорные ролики (на фото выше), которые постоянно контактируют с кулачками распределительного вала под огромным давлением жестких клапанных пружин. Со временем игольчатые подшипники внутри роликов изнашиваются, ролик подклинивает и он начинает буквально выгрызать металл с кулачка распредвала. Это приводит к появлению характерного звонкого цоканья в верхней части мотора и потере тяги из-за неполного открытия клапанов.

Второй типичной, но легко прогнозируемой проблемой на огромных пробегах является износ подшипников скольжения (втулок или вкладышей) самого распределительного вала, которые запрессованы глубоко в постели блока цилиндров. Поскольку единственный распредвал в OHV-моторах испытывает серьезные радиальные нагрузки от преодоления сопротивления всех 16 толкателей, мягкий баббитовый слой втулок постепенно стирается. Увеличение зазоров в этих втулках провоцирует неконтролируемые утечки в масляной магистрали, что приводит к критическому падению давления масла на холостых оборотах — главному маркеру необходимости капитального обслуживания блока.

Для наглядного понимания экономической пропасти в стоимости обслуживания целесообразно сравнить базовые конструктивные элементы. В приведенной ниже таблице отражены ключевые отличия американских нижневальных V8 от многовальных современных конкурентов, напрямую влияющие на стоимость сервиса.

Конструктивный элемент	Американский OHV V8	Современный DOHC V8
Распределительные валы	1 вал глубоко в блоке цилиндров	4 вала в головках блока
Привод ГРМ	Сверхкороткая цепь (ранее шестерня)	Длинные цепи, ремни, натяжители
Клапанный механизм	16 клапанов, система толкателей	32 клапана, прямой привод
Фазовращатели (VVT)	1 шт. или отсутствуют полностью	От 2 до 4 сложных муфт
Риск перескока цепи	Физически невозможен или минимален	Высокий при износе натяжителей и цепей

Экономика и диагностика: доступность на всех этапах

Дешевизна содержания американского нижневального V8 продиктована невероятной унификацией компонентов и отсутствием искусственного усложнения со стороны автопроизводителей. Запчасти для таких моторов выпускаются десятками сторонних компаний, а их ресурс позволяет забыть о ремонтах на долгие годы.

Основные факторы, обеспечивающие низкую стоимость регулярного сервиса, сводятся к следующим пунктам:

• Доступность ремкомплектов и прокладок по ценам расходников для бюджетных малолитражек.

• Отсутствие необходимости применения дорогостоящего специализированного инструмента (кондукторов) для фиксации валов при сборке.

• Свободный доступ к навесному оборудованию благодаря компактности самих головок блока цилиндров.

• Возможность замены гидрокомпенсаторов и распредвала без полного демонтажа двигателя из моторного отсека на многих моделях авто.

Чтобы максимально продлить жизнь нижневальному мотору и вовремя выявить естественный износ деталей газораспределения, владельцам автомобилей с солидным пробегом следует придерживаться четкого алгоритма проверок. Рекомендуемый порядок диагностики технического состояния V8 на пробегах свыше 300 тысяч километров включает в себя следующие шаги:

1. Замер механическим манометром фактического давления масла на полностью прогретом двигателе для проверки состояния втулок распредвала и вкладышей.

2. Прослушивание клапанных крышек и впускного коллектора автомобильным стетоскопом на предмет характерного стука роликовых гидрокомпенсаторов.

3. Снятие клапанных крышек для визуального контроля геометрии металлических штанг-толкателей и проверки равномерности смазки коромысел.

4. Лабораторный анализ отработанного моторного масла на наличие мелкой магнитной стружки, явно свидетельствующей о начале разрушения цементации кулачков распредвала.
