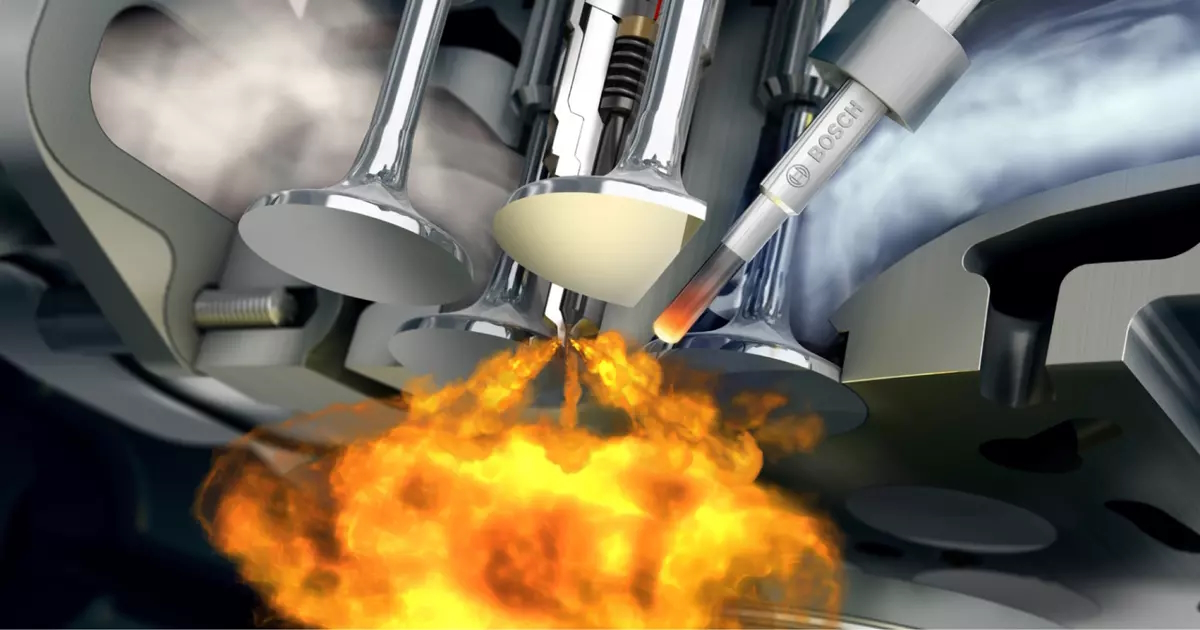

Топливно-воздушная смесь в ДВС и все про нее

Топливно-воздушная смесь (ТВС) внутреннего сгорания в двигателе внутреннего сгорания (ДВС) представляет собой комбинацию топлива и воздуха, необходимую для инициирования и поддержания горения в цилиндре двигателя.

Эта смесь обеспечивает основной процесс, который приводит к высвобождению энергии и передаче ее в двигатель для выполнения механической работы.

В процессе сгорания в двигателе смесь топлива и воздуха должна быть в определенном соотношении, чтобы обеспечить эффективное горение. Это соотношение называется стехиометрическим соотношением. В зависимости от типа двигателя и его режима работы, может использоваться различное соотношение топлива и воздуха.

В бензиновых двигателях смесь обычно создается впрыском топлива воздуха, который затем смешивается в цилиндре. В дизельных двигателях воздух сжимается в цилиндре, а затем впрыскивается топливо непосредственно в камеру сжатия, где оно воспламеняется за счет высокой температуры воздушной смеси.

Качество и точность смесеобразования влияют на эффективность работы двигателя, его мощность, экономичность и уровень выбросов вредных веществ в окружающую среду.

Вкратце о ТВС

Топливно-воздушная смесь (ТВС) в двигателе автомобиля подбирается различными факторами, включая количество впрыскиваемого топлива, количество поступающего воздуха, давление во впускной системе, а также качество топлива. Неправильное соотношение этих компонентов может привести к недостаточному или чрезмерному сгоранию топлива, что отрицательно отразится на работе двигателя. Для оптимальной работы машины важно поддерживать правильное соотношение топлива и воздуха в сгораемой смеси.

Оптимальное соотношение топлива и воздуха в топливно-воздушной смеси, необходимое для полного сгорания топлива, называется стехиометрическим соотношением. Для бензина это соотношение обычно составляет около 14.7 частей воздуха на одну часть топлива. Если соотношение отклоняется от стехиометрического значения в сторону избытка топлива, это может привести к неполному сгоранию топлива и образованию вредных выхлопов, а в сторону избытка воздуха — к повышенным температурам и излишнему расходу топлива.

Различие бензиновых и дизельных ТВС

Топливно-воздушная смесь в бензиновых и дизельных двигателях имеет несколько ключевых различий:

1. Способ смешивания:
– В бензиновых двигателях (с искровым зажиганием) топливо смешивается с воздухом перед впуском в цилиндр. Этот процесс обычно осуществляется с помощью системы впрыска топлива или карбюратора.
– В дизельных двигателях (с самозажиганием) топливо впрыскивается в высоко сжатый воздух в цилиндре прямо перед началом рабочего такта.

2. Соотношение топлива и воздуха:
– В бензиновых двигателях смесь обычно имеет более высокое соотношение воздуха к топливу, так как для искрового зажигания требуется определенная концентрация топлива в воздушной смеси.
– В дизельных двигателях смесь обычно имеет более низкое соотношение воздуха к топливу, так как топливо впрыскивается в воздушную смесь в уже сжатом состоянии, и самозажигание происходит за счет высокой температуры воздушной смеси при сжатии.

3. Метод воспламенения:
– В бензиновых двигателях зажигание происходит с помощью искры, которая создается свечой зажигания.
– В дизельных двигателях зажигание происходит за счет высокой температуры сжатого воздуха, что приводит к самозажиганию топлива.

Эти различия определяют уникальные характеристики работы бензиновых и дизельных двигателей, включая специфику управления, производительность, расход топлива и выбросы.

Правильность ТВС

Правильное соотношение топлива и воздуха в топливно-воздушной смеси играет критическую роль в работе двигателя. Вот некоторые факторы, влияющие на правильность этой смеси:

1. Система впрыска топлива: Эффективная система впрыска топлива должна обеспечить точное количество топлива, которое вводится в воздушный поток перед подачей в цилиндр. Недостаточное или избыточное количество топлива может привести к неправильному соотношению смеси.
2. Система воздухозабора: Качество воздуха, поступающего в двигатель, также важно. Недостаточный воздушный поток может привести к бедной смеси, а избыточный поток может привести к избыточно богатой смеси.
3. Состояние фильтров воздушного очистителя: Загрязненные или засоренные фильтры могут ограничить поток воздуха, что может привести к нарушению соотношения смеси.
4. Состояние системы зажигания: Неправильная работа системы зажигания, включая свечи зажигания, может привести к неисправностям в горении смеси.
5. Температура окружающей среды и двигателя: Температура воздуха также влияет на плотность воздуха и, следовательно, на объем воздушного потока, что может изменить соотношение топлива и воздуха.
6. Состояние датчиков: Датчики кислорода, датчики давления воздуха и другие датчики, контролирующие параметры работы двигателя, должны быть в хорошем состоянии, чтобы обеспечить корректное управление системой подачи топлива.

Все эти факторы нужно контролировать и поддерживать в хорошем состоянии для обеспечения правильного соотношения топлива и воздуха, что позволит двигателю работать оптимально с точки зрения производительности, эффективности и экологичности.

ЭБУ и ТВС

ЭБУ (электронный блок управления) в автомобиле играет ключевую роль в регулировании подачи топлива и воздуха для формирования правильной топливно-воздушной смеси в двигателе. Процесс подготовки смеси обычно происходит в следующих этапах:

1. Сбор информации: Датчики в системе впуска и двигателя (такие как датчик кислорода, датчик расхода воздуха, датчики температуры и давления) собирают данные о текущих условиях работы двигателя, таких как количество впускаемого воздуха, температура двигателя, скорость вращения коленвала и т.д.
2. Вычисление оптимальной смеси: На основе собранной информации ЭБУ использует предустановленные алгоритмы и программное обеспечение для расчета оптимального соотношения топлива и воздуха, которое необходимо для обеспечения эффективной работы двигателя.
3.  Управление системой впрыска топлива: ЭБУ отправляет соответствующие сигналы на инжекторы топлива, чтобы определенное количество топлива было впрыскано в воздушный поток. Это количество регулируется в соответствии с текущими требованиями двигателя.
4. Управление дроссельной заслонкой: В случае двигателей с дроссельной заслонкой (в отличие от двигателей с прямым впрыском) ЭБУ также регулирует положение дроссельной заслонки для контроля объема впускаемого воздуха, что влияет на общее количество смеси.
5. Коррекция и обратная связь: В реальном времени ЭБУ анализирует данные с датчиков, таких как датчики кислорода, для проверки эффективности сгорания и составления смеси. Если необходимо, ЭБУ корректирует параметры подачи топлива и воздуха для оптимизации работы двигателя.

Эти процессы обеспечивают формирование правильной топливно-воздушной смеси, что в свою очередь обеспечивает эффективную и экономичную работу двигателя при минимальных выбросах вредных веществ.

Бедная смесь и богатая смесь

Термины “бедная” и “богатая” топливно-воздушная смесь относятся к соотношению между количеством топлива и воздуха в смеси, которая поступает в цилиндр двигателя.

1. Бедная топливно-воздушная смесь:
– В бедной смеси соотношение топлива к воздуху меньше, чем оптимальное, которое необходимо для полного сгорания топлива.
– Это означает, что в смеси присутствует избыток воздуха по сравнению с количеством топлива.
– Бедная смесь может быть использована для снижения выбросов оксидов азота (NOx) и уменьшения расхода топлива, но может привести к повышению температуры сгорания и повышенным выбросам оксидов азота.

2. Богатая топливно-воздушная смесь:
– В богатой смеси соотношение топлива к воздуху выше, чем оптимальное.
– Это означает, что в смеси присутствует избыток топлива по сравнению с количеством воздуха.
– Богатая смесь может быть использована для увеличения мощности двигателя и охлаждения сгорания, но при этом может возникнуть проблема с неполным сгоранием топлива, что приводит к повышенным выбросам углеводородов (HC) и оксидов углерода (CO), а также снижению КПД двигателя.

Оптимальное соотношение топлива и воздуха (стехиометрическая смесь) обеспечивает полное сгорание топлива, минимальные выбросы и наилучшую эффективность работы двигателя. Однако в зависимости от конкретных условий эксплуатации двигателя, может потребоваться изменение соотношения для оптимизации различных параметров работы двигателя.

Симптомы бедной и богатой смеси

Симптомы бедной и богатой топливной смеси могут проявляться в различных аспектах работы двигателя и характеристиках его работы. Вот некоторые типичные признаки:

Бедная топливная смесь:

• Повышенное потребление топлива: При бедной смеси двигатель может требовать большего количества топлива для обеспечения нужной мощности из-за избыточного количества воздуха в смеси.
• Повышенная температура выпускных газов: Из-за более высоких температур сгорания при бедной смеси выпускные газы могут стать горячими. Это можно заметить по цвету выхлопа, который может быть более ярким, чем обычно.
• Неустойчивый холостой ход: При бедной смеси двигатель может работать нестабильно на холостом ходу, что проявляется в дрожании или неравномерной работе двигателя.
• Повышенный уровень оксидов азота (NOx): Бедная смесь может приводить к повышенной температуре сгорания, что способствует образованию NOx в выбросах.

Богатая топливная смесь:

• Уменьшенная мощность и ускорение: При богатой смеси избыточное количество топлива может приводить к затуханию мощности двигателя и ухудшению его ускорения.
• Черный дым из выхлопной системы: Из-за неполного сгорания топлива может образовываться черный дым, который является признаком избыточного количества топлива в смеси.
• Уменьшенная экономичность: Богатая смесь может приводить к повышенному расходу топлива из-за излишнего расхода топлива.
• Неравномерный холостой ход: Двигатель может работать нестабильно на холостом ходу из-за неравномерного сгорания смеси.
• Повышенный уровень углеводородов (HC) и оксидов углерода (CO) в выбросах: Из-за неполного сгорания топлива при богатой смеси может возникать избыток HC и CO в выбросах.

Диагностика ТВС по сканеру

Диагностика топливно-воздушной смеси с помощью OBD-II (On-Board Diagnostics, второе поколение системы диагностики на борту) может быть выполнена с использованием специализированного диагностического сканера или приложения для смартфона, подключенного к OBD-II порту вашего автомобиля. Вот несколько способов диагностики смеси с использованием OBD:

• Чтение долгосрочных и краткосрочных коррекций топливной смеси (STFT и LTFT): OBD-II сканеры могут показывать значения краткосрочных (STFT) и долгосрочных (LTFT) коррекций топливной смеси для каждого цилиндра. Положительные значения обычно указывают на бедную смесь, а отрицательные – на богатую.
• Проверка значений кислородных датчиков: Кислородные датчики O2 мониторят содержание кислорода в выхлопных газах. При нормальной работе бензинового двигателя, кислородный датчик находится в диапазоне 0,1-0,9 В в течение большей части времени. Значения, близкие к 0,1 В, могут указывать на богатую смесь, а значения, близкие к 0,9 В, на бедную смесь.
• Мониторинг ошибок и кодов неисправностей: OBD-II сканеры могут также показывать коды неисправностей, связанные с топливно-воздушной смесью. Например, коды P0171 (слишком бедная смесь) и P0172 (слишком богатая смесь) могут указывать на проблемы с топливно-воздушной смесью.
• Проверка других датчиков и параметров: Другие параметры, такие как температура охлаждающей жидкости, давление во впускном коллекторе и скорость вращения двигателя, также могут быть использованы для оценки состояния топливно-воздушной смеси.

Важно помнить, что диагностика с помощью OBD-II сканера может дать представление о состоянии топливно-воздушной смеси, но для полного анализа может потребоваться дополнительная диагностика, включая проверку компонентов системы впрыска топлива, воздушного фильтра, кислородных датчиков и других систем.
