Зачем нужен перепускной клапан в масляном фильтре

Клапан в масляном фильтре определяет, когда масло проходит через фильтрующий элемент, а когда идет в обход. Именно этот узел напрямую влияет на защиту двигателя при холодном запуске, высоких нагрузках и использовании густого масла.

Понимание его работы важно для подбора фильтра под обычный автомобиль и тюнингованный мотор. Ошибка в выборе может привести либо к масляному голоданию, либо к постоянной циркуляции неочищенного масла.

Для большинства водителей этот элемент незаметен, но он критичен для ресурса двигателя. В спортивных и заряженных моторах требования к нему становятся еще жестче из-за высокой вязкости масел и нагрузки на систему смазки. Поэтому выбор фильтра нельзя сводить только к бренду или размеру корпуса.

Роль перепускного клапана в масляном фильтре

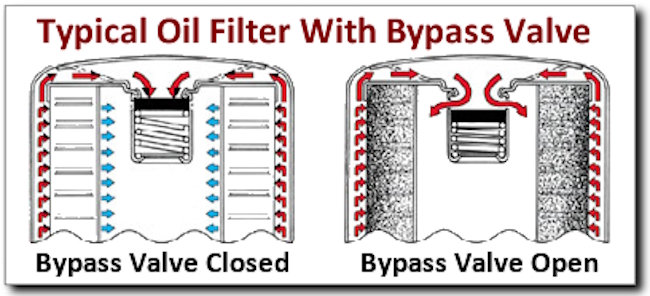

На рисунке показано:

• Слева – клапан закрыт
• Справа – клапан открыт

Перепускной клапан встроен в корпус масляного фильтра и выполняет функцию защиты двигателя от масляного голодания.

Если говорить совсем просто, перепускной клапан — это запасная дверь для моторного масла, которая спасает ваш двигатель от неминуемой смерти. Представьте себе густую толпу людей, пытающуюся пройти через узкий коридор с рамками металлоискателей:

• Если начинается паника и всем нужно срочно выйти, узкие рамки не справятся, люди застрянут, поэтому охрана открывает широкие запасные ворота в обход проверок.
• Точно так же работает и масляный фильтр: когда густое холодное масло не может быстро продавиться через плотную фильтрующую бумагу, клапан открывается и пускает его в двигатель напрямую, грязным, зато в достаточном объеме, чтобы металлические детали не стерлись друг о друга насухо.

Его задача — открыть дополнительный канал, если сопротивление фильтрующего элемента становится слишком высоким. Это происходит, когда масло густое на холодном старте или фильтр частично забит продуктами износа.

В обычных условиях масло проходит через фильтрующий материал и очищается от частиц износа. Однако при критическом перепаде давления поток через бумагу или синтетическую штору резко падает, и система должна сохранить подачу масла в магистраль. Именно в этот момент клапан открывается и направляет поток в обход фильтра.

В реальной работе двигателя клапан активируется не постоянно, а эпизодически.

Основные сценарии — холодный запуск, высокая вязкость масла, резкие обороты до прогрева и частично загрязненный фильтрующий элемент.

Когда же масло идет через фильтр, а когда в обход ?

В нормальном режиме работы масло всегда проходит через фильтрующий элемент. После выхода из масляного насоса поток поступает в фильтр, где задерживаются твердые частицы, и далее направляется в масляные каналы двигателя.

Режим байпаса включается только при превышении разницы давления до и после фильтра. Это не связано напрямую с абсолютным давлением масла, а зависит от сопротивления фильтрующей среды. Чем гуще масло или выше обороты на непрогретом двигателе, тем выше вероятность кратковременного открытия клапана.

Основные причины перехода в байпас:

1. холодное густое масло на запуске двигателя
2. загрязнение фильтрующего элемента
3. высокая нагрузка при недостаточном прогреве
4. использование масла повышенной вязкости в спортивных режимах

После нормализации условий клапан закрывается, и поток снова проходит через фильтрацию.

Основная техническая роль перепускного (bypass) клапана заключается в поддержании непрерывной циркуляции смазочной жидкости в системе смазки ДВС при любых эксплуатационных или климатических условиях. В штатном режиме работы, когда мотор полностью прогрет до рабочей температуры, моторное масло обладает оптимальной кинематической вязкостью и на сто процентов проходит через фильтрующий элемент (штору), очищаясь от продуктов износа, металлической пудры и нагара.

Подытоживая, каков принцип действия клапана и инженерная логика системы ?

Перепускной клапан работает как механический предохранитель, основанный на пружине и тарированном усилии. Когда перепад давления на фильтрующем элементе превышает усилие пружины, клапан открывается и снижает гидравлическое сопротивление системы.

После падения давления до нормального уровня пружина возвращает клапан в закрытое положение. Такой цикл может происходить многократно за одну поездку, особенно в холодных условиях или при агрессивной езде.

С инженерной точки зрения задача клапана — не допустить падения давления в магистрали двигателя ниже критического уровня. Фильтрация в этот момент временно вторична по отношению к смазке трущихся пар.

С точки зрения защиты перепускного клапана, новый фильтр нужно устанавливать сухим, лишь смазав резиновое уплотнительное кольцо жидким маслом. Если предварительно залить масло внутрь, намокшая плотная штора создаст тяжелую воздушную пробку, из-за чего при первом пуске резко подскочит дифференциальное давление и клапан мгновенно откроется, сбросив скопившуюся на дне корпуса технологическую пыль прямо во вкладыши.

Выбор давления открытия клапана под разные типы автомобилей

Давление открытия перепускного клапана подбирается исходя из характера двигателя, вязкости масла и условий эксплуатации. Здесь важно соблюдать баланс между защитой от засорения и минимизацией работы в обход фильтра.

Повышение давления открытия не делает фильтр “лучше” автоматически. Оно лишь сдвигает момент, когда система допускает обход фильтрации, и это всегда компромисс между защитой и пропускной способностью.

Рейтинг фильтров по надежности перепускного клапана

Наша оценка основана на собственном опыте и на оценках стабильности работы клапана, повторяемости срабатывания и устойчивости конструкции к высоким нагрузкам и температуре масла. Список ниже выстроен не по убыванию, и это важно – порядок в списке не означает “лучший → худший”.

• WIX: Один из самых стабильных вариантов по механике клапана. Хорошо держит повторяющиеся циклы открытия и закрытия, особенно в тяжелых условиях эксплуатации. Часто используется в тюнинге из-за предсказуемого поведения.

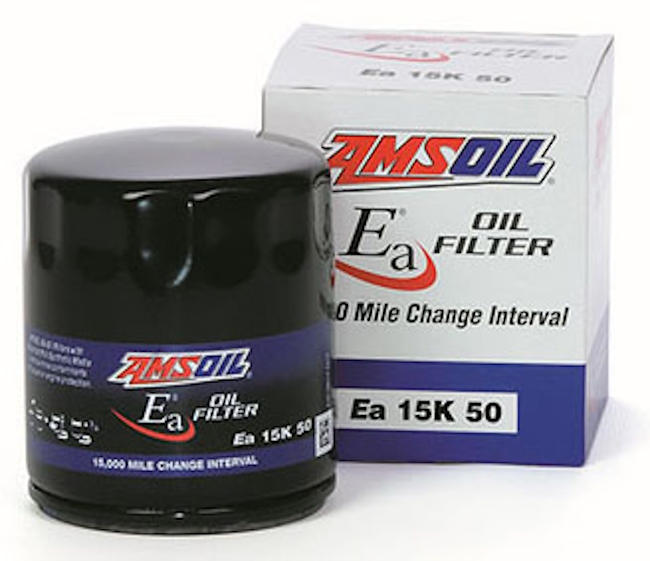

• Amsoil: Ориентирован на высокие нагрузки и длительные интервалы замены. Клапан работает стабильно, но фильтр чаще выбирается под спортивные и полусинтетические масла высокой вязкости.
• FRAM: Сильная сторона — высокая пропускная способность и устойчивость к холодному маслу. При этом качество зависит от серии, но в целом клапан работает надежно в стоковых и умеренно форсированных моторах.
• Mobil 1: Сбалансированное решение с акцентом на долговечность. Клапан настроен достаточно жестко для стабильной работы в нагруженных условиях, при этом сохраняет хороший поток масла.
• Mann: OEM-уровень качества с точной механикой клапана. Хорошо подходит для европейских и азиатских моторов с умеренными нагрузками и строгими допусками.
• MAHLE / CLEVITE: Сильный инженерный продукт с высокой точностью срабатывания клапана. Хороший выбор для двигателей с плотными допусками и стабильным режимом работы.
• ACDelco Performance: Адаптирован под GM-двигатели. Клапан настроен под специфику LS/LT моторов, хорошо работает в сочетании с OEM маслонасосами и штатной логикой давления.
• DENSO: Высокая надежность и точность, но менее ориентирован на экстремальные нагрузки. Оптимален для японских моторов и повседневной эксплуатации.
• BOSCH: Стабильная работа клапана в широком диапазоне температур. Хороший универсальный вариант, но без выраженного спортивного уклона.
• MOTORCRAFT: Оптимизирован под Ford-двигатели. Клапан рассчитан на штатные режимы и умеренные нагрузки, хорошо работает в оригинальной экосистеме.
• FVP: Бюджетный сегмент с приемлемой базовой надежностью. Клапан работает, но разброс характеристик выше, чем у премиальных брендов.
• BECK/ARNLEY: Ориентирован на азиатские и европейские автомобили. Подходит для стандартной эксплуатации, но не рассчитан на высокие тепловые и механические нагрузки.

Итоги

Перепускной клапан в масляном фильтре — это не элемент увеличения мощности, а система защиты двигателя от критического падения давления масла.

Его поведение зависит от вязкости масла, температуры и состояния фильтра, а не от “жесткости” как самостоятельного тюнинг-параметра. Правильный выбор давления открытия всегда связан с типом двигателя и режимом эксплуатации, а не с универсальными значениями для всех моторов.
