Диагностика сбоя фаз ГРМ: признаки и симптомы

Для профессионального автомеханика понимание синхронизации газораспределительного механизма (ГРМ) — это не просто теория, а ключ к правильной диагностике большинства серьезных неисправностей современного ДВС.

Описание: Руководство для автолюбителей по симптомам “ушедших фаз” ДВС. Узнайте, как проверить ГРМ по звуку, кодам ошибок и осциллограмме.

Малейшее смещение фаз газораспределения кардинально меняет кривую крутящего момента и резко снижает волюметрический КПД мотора. Отклонение всего на один зуб ремня или цепи ГРМ может привести к критическому падению мощности, а в худшем случае — к механическому разрушению двигателя из-за встречи клапанов и поршней.

Именно поэтому требуется точная и быстрая идентификация проблемы на основе специфических симптомов, которые мы сейчас детально разберем.

Основы: Почему фазы «уходят»?

Прежде чем искать симптомы, важно понять механику сбоя. Проблема «ушедших фаз» почти всегда сводится к нарушению жесткой связи между коленчатым валом (КВ) и распределительным валом (РВ).

• Наиболее частые причины: перескок ремня ГРМ из-за износа или ослабления натяжителя, растяжение цепи ГРМ на моторах с большим пробегом либо выход из строя или заклинивание гидравлического фазовращателя (системы VVT/VANOS/VVEL).
• Если речь идет о VVT, проблема может быть не в механике, а в падении давления масла или засорении управляющих клапанов.

Симптом №1: Нестабильный холостой ход и запуск

• Типичный признак сбитых фаз — двигатель начинает «трясти» на холостом ходу, и это не лечится заменой свечей или катушек.

При смещении РВ на пару градусов впускные и выпускные клапаны открываются и закрываются не вовремя относительно положения поршня, что приводит к взаимоперетеканию газов и критической потере вакуума во впускном коллекторе. Как следствие, получаем неравномерное наполнение цилиндров топливовоздушной смесью, что проявляется как «троение» или даже полная остановка двигателя. Запуск такого мотора часто требует более длительной прокрутки, так как время искрообразования перестает быть оптимальным.

Симптом №2: Критическое падение мощности

• Пожалуй, самый очевидный и часто игнорируемый водителем симптом — мотор становится «задушенным».

Смещение фаз на 1-2 зуба приводит к тому, что клапаны начинают либо слишком рано закрываться, либо слишком поздно открываться. Если фазы отстают (запоздалое открытие/закрытие), снижается наполнение цилиндров, что резко просаживает крутящий момент в нижнем и среднем диапазоне оборотов. Если фазы опережают (раннее открытие/закрытие), мы теряем компрессию и получаем ухудшенное сгорание. В любом случае, двигатель перестает «ехать», а расход топлива при этом растет.

Симптом №3: Изменение звука выхлопа и мотора

• Опытный механик часто может диагностировать проблему по звуку.

Сбой в фазах приводит к тому, что выпускной клапан может начать открываться еще до полного сгорания смеси, выпуская горячие газы в коллектор слишком рано. Это вызывает характерные «выстрелы» или «хлопки» во впускном коллекторе (если впускной клапан еще не закрыт) или в выхлопной системе. Кроме того, при ослаблении натяжителя цепи ГРМ или выработке фазорегулятора в районе передней крышки ДВС может появиться отчетливый металлический шум, лязг или рокот, особенно на холодную.

Симптом №4: Коды неисправностей (DTC) и данные сканера

• Современные блоки управления двигателем (ЭБУ) постоянно отслеживают синхронизацию между коленвалом (датчик CKP) и распредвалом (датчик CMP).

Если этот временной интервал выходит за рамки заданного производителем допуска, ЭБУ немедленно фиксирует ошибку. Чаще всего вы увидите коды P0016 (несоответствие КВ/РВ для первого ряда) или аналогичные P0011/P0021, напрямую указывающие на проблему в работе VVT или ошибку синхронизации. Эти коды — прямое указание на то, что необходимо переходить к инструментальной проверке.

Вторичные признаки, видимые на сканере

Эти симптомы не ощущаются водителем, но критически важны для профессиональной диагностики:

• Критическое отклонение топливных коррекций (Fuel Trims): Неправильное открытие клапанов (особенно впускных) приводит к неэффективному сгоранию и изменению количества кислорода в выхлопе. ЭБУ пытается компенсировать это, агрессивно изменяя долгосрочные (LTFT) и краткосрочные (STFT) топливные коррекции. Если LTFT уходит далеко за пределы ±10% без видимой причины (подсос воздуха или неисправный датчик кислорода), это сильный косвенный признак некорректного наполнения цилиндров из-за смещения фаз.
• Чрезмерный рост температуры выхлопных газов (EGT): Если фазы запаздывают, клапаны закрываются позже. Это приводит к тому, что процесс горения не успевает полностью завершиться до момента открытия выпускного клапана. Горение фактически “выталкивается” в выпускной тракт, резко поднимая температуру EGT.
• Преждевременный выход из строя катализатора: Высокая EGT, вызванная сбитыми фазами, в сочетании с избытком несгоревшего топлива (также из-за плохого наполнения) может быстро оплавить или разрушить соты каталитического нейтрализатора. Это приводит к ошибкам по эффективности катализатора (P0420/P0430).

Дополнительные механические индикаторы

• Проблемы с вакуумом и тормозами: Смещение фаз меняет картину разряжения (вакуума) во впускном коллекторе. Это может проявляться в недостаточной эффективности вакуумного усилителя тормозов, особенно при низких оборотах. Устойчиво низкое показание вакуума на холостом ходу — важный, хоть и неспецифичный, индикатор.
• Некорректная работа гидравлики VVT: В двигателях с фазовращателями (VVT/VANOS) проблема может скрываться в грязи или низком давлении масла. Если фазовращатель реагирует на команду ЭБУ, но делает это слишком медленно, это не всегда ошибка цепи. Задержка в реакции фазовращателя на осциллографе указывает на проблемы с давлением, грязными каналами или засоренным клапаном управления (OCV/VVT Solenoid), что напрямую влияет на синхронизацию.

Инструментальная диагностика для подтверждения

Убедившись в наличии симптомов и кодов DTC, необходимо инструментально подтвердить диагноз, прежде чем разбирать мотор.

1. Проверка компрессии: Если фазы сильно «ушли» или смещение произошло из-за механического повреждения клапанов, проверка компрессии покажет ее критическое падение в одном или нескольких цилиндрах.
2. Тест на утечки (Leak-down Test): Этот тест более показателен, чем компрессия, так как он позволяет понять, куда именно уходит давление. Если при тесте слышно шипение во впускном или выпускном коллекторе, это однозначно указывает на неплотное закрытие клапанов, что является прямым следствием сбитых фаз.
3. Осциллограмма: Самый точный метод. Подключив двухканальный осциллограф к датчикам CKP и CMP, механик может визуально сравнить два сигнала и сопоставить их с эталонной осциллограммой для данного двигателя. Любое горизонтальное смещение сигналов будет говорить о нарушении синхронизации, даже если это смещение составляет десятые доли зуба.

Что у нижневальных ДВС ?

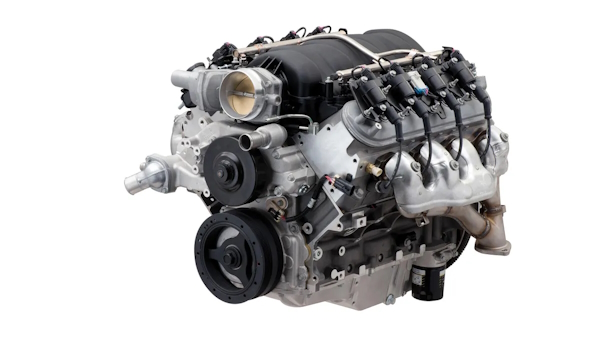

Если брать в общем, то основные симптомы смещения фаз для нижневальных двигателей (это когда 1 распредвал в развале блока, технологии OHV, pushrod) остаются теми же самыми, поскольку принцип нарушенного газораспределения един.

И это не “архаичые монстры больших объемов” из прошлого. Нижневальные ДВС до сих выпускаются и ставятся на некоторые американские авто, например:

• Cadillac Escalade / GMC Yukon / Chevrolet Tahoe и т.п.
• Dodge – вся линейка двигателей Hemi
• Chevrolet Camaro SS / ZL1
• Chevrolet Corvette – вся линейка
• Chevrolet Sierra / Silverado

Вернемся к теме статьи. Двигатель будет «троить», потеряет мощность, появится нестабильный холостой ход и хлопки в коллекторе.

Однако есть критические различия в причинах и методах диагностики:

1. Отсутствие VVT/VANOS: Нижневальные моторы (особенно классические американские V8) обычно лишены сложных систем изменения фаз. Это значит, что вы не увидите ошибок вроде P0011 или P0021 (ошибки фазовращателя). Причина смещения почти всегда механическая: растяжение цепи ГРМ или износ шестерен.
2. Упрощенная Диагностика: Проверка синхронизации становится проще, поскольку нет необходимости анализировать сложную осциллограмму синхронизации коленвала и верхнего распредвала (CMP/CKP correlation). Проблема либо есть, либо ее нет. Диагностика сводится к визуальному осмотру меток на шестернях или использованию стробоскопа (цифрового или аналогового) для проверки базового угла опережения зажигания.
3. Меньше Риска Встречи: Многие нижневальные двигатели являются «безвтыковыми» (clearance engines), что означает, что при обрыве или перескоке цепи клапаны не встретятся с поршнями. Это снижает риск катастрофического разрушения, но не отменяет необходимость ремонта.

То есть, проявления одинаковы, но сложность поиска неисправности для опытного механика в случае с нижневальными ДВС часто ниже из-за отсутствия сложной электроники и гидравлики VVT.

Своевременное решение — залог ресурса ДВС

Игнорирование даже незначительного смещения фаз — это игра в русскую рулетку. В современных моторах с узкими тепловыми зазорами смещение на 2-3 зуба почти гарантированно приведет к встрече клапанов с поршнем, что потребует капитального ремонта головки блока цилиндров.

Задача механика — не просто заменить ремень или цепь, а точно определить причину перескока (например, вышедший из строя натяжитель или масляный насос) и с помощью специальных шаблонов восстановить заводскую точность установки РВ и КВ. Только такой подход гарантирует, что мотор вернет свою паспортную мощность и ресурс.
