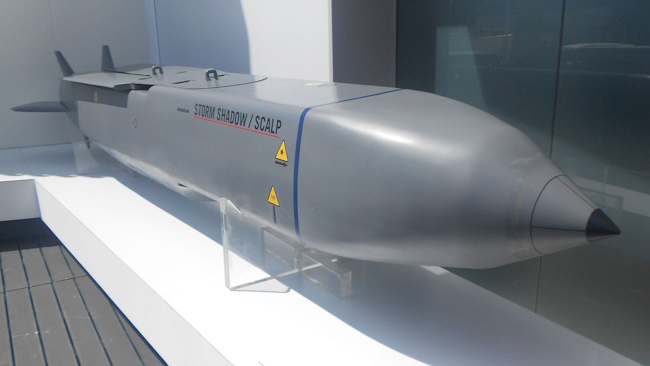

Ракета Storm Shadow: ТТХ, история и особенности SCALP

Опыт военных конфликтов конца двадцатого века, в частности операции Многонациональных сил в Ираке в 1991 году, продемонстрировал западным военно-воздушным силам критическую потребность в высокоточном оружии большой дальности.

Попытки прорыва плотных эшелонированных систем противовоздушной обороны с использованием свободнопадающих бомб или ракет малой дальности приводили к неоправданному риску для пилотируемой авиации и потерям самолетов.

Военным потребовался инструмент, способный гарантированно уничтожать стратегические, сильно защищенные объекты глубоко в тылу противника, позволяя самолетам-носителям осуществлять пуск из безопасной зоны за пределами радиуса действия вражеских зенитных ракетных комплексов.

В этот же период европейские государства стремились к стратегической автономии от американских технологических решений, таких как крылатые ракеты Tomahawk или AGM-86.

Фундаментом для будущего оружия послужила французская кассетная авиационная ракета Apache, предназначенная для вывода из строя взлетно-посадочных полос. Она уже обладала необходимой малозаметной аэродинамической формой и способностью осуществлять полет с огибанием рельефа местности. Переосмысление концепции от распыления суббоеприпасов к доставке единой мощной проникающей боевой части против бункеров и командных центров легло в основу новой британской программы CASOM (Conventionally Armed Stand-Off Missile).

Во второй половине 1990-х годов Министерство обороны Великобритании формализовало свои тактико-технические требования, что привело к объединению усилий с Францией, имевшей схожие запросы к ударному вооружению.

Слияние британской оперативной потребности в оружии глубокого удара и французских технологических наработок завершилось решением о создании единой европейской платформы. Эта программа позволила разделить огромные финансовые затраты на проектирование, и в начале 2000-х годов новая система официально поступила на вооружение, получив первое боевое крещение в Иракской войне 2003 года.

Разработка

Разработка ракеты стала результатом масштабной консолидации европейской аэрокосмической промышленности.

Исходное проектирование велось консорциумом Matra BAe Dynamics, который впоследствии трансформировался в крупнейшую общеевропейскую ракетную корпорацию MBDA. Объединение британских и французских конструкторских ресурсов позволило сосредоточить лучшие наработки в области создания малозаметных форм, передовых композитных материалов и автономных навигационных систем. Совместное предприятие взяло на себя интеграцию трансграничных цепочек поставок, обеспечив серийный выпуск сложнейшего аэродинамического комплекса.

Перед инженерами стояла крайне сложная техническая задача: объединить скрытность, автономный низковысотный полет и сокрушительную проникающую мощь в компактном корпусе массой 1300 килограммов.

Для достижения этих целей был выбран малогабаритный турбореактивный двигатель Microturbo TRI 60-30, обеспечивающий стабильную крейсерскую скорость около 0,8 Маха. Конструкторы отказались от классического цилиндрического фюзеляжа в пользу граненого профиля шириной примерно 630 мм и высотой 480 мм со складывающимися крыльями, что радикально снизило радиолокационную заметность. Архитектура боевого применения была выстроена по принципу «выстрелил и забыл» (fire-and-forget) — полет осуществляется полностью автономно на основе загруженного на земле полетного задания, без необходимости связи с носителем после пуска.

Развитие комплекса не остановилось на базовой версии начала двухтысячных годов, поскольку система требовала регулярной адаптации к современным условиям радиоэлектронной борьбы.

В Великобритании была запущена масштабная программа модернизации Mid-Life Refurbishment (MLR), также известная как SPEAR Capability 4, включавшая восстановление ресурса двигателей и глубокое обновление навигационного комплекса для защиты от преднамеренного подавления GPS. Обновленные ракеты начали поступать в войска в начале 2022 года. По состоянию на 2026 год, согласно бизнес-плану агентства OCCAR, программа остается действующей: Великобритания и Франция заключили новые закрытые соглашения на закупку дополнительных партий, параллельно ведя разработку преемника данной системы.

Преимущества и недостатки

• Главным преимуществом комплекса Storm Shadow является его исключительная выживаемость при преодолении современных интегрированных систем противовоздушной обороны.

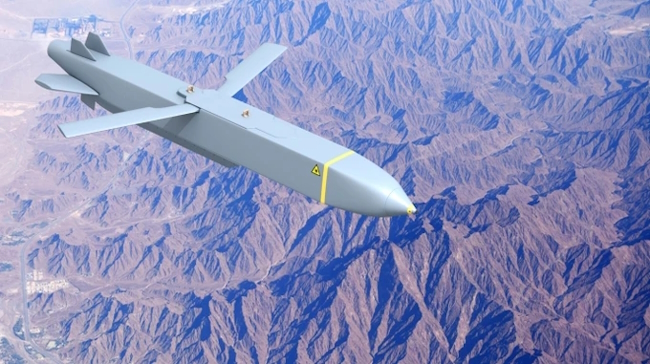

Это достигается за счет комбинации малозаметного планера (сниженная ЭПР) и профиля полета на сверхмалых высотах с огибанием рельефа местности (terrain hugging). Многослойная автономная система навигации позволяет ракете точно выходить на цель даже в условиях плотного радиоэлектронного подавления, когда сигналы спутниковой навигации полностью искажены или отсутствуют.

• Вторым ключевым достоинством выступает уникальная тандемная боевая часть BROACH (Bomb Royal Ordnance Augmenting Charge) фугасно-проникающего типа.

В отличие от стандартных авиабомб, этот 450-килограммовый заряд работает последовательно: сначала кумулятивный пенетратор пробивает глубокий канал в преграде, после чего основная часть боеприпаса заходит внутрь и детонирует с запрограммированной задержкой. Официальные данные подтверждают способность боевой части пробивать более одного метра армированного бетона, что гарантирует уничтожение заглубленных бункеров, защищенных авиационных ангаров и командных пунктов.

Несмотря на выдающуюся эффективность, система обладает очевидными тактическими ограничениями, в первую очередь — отсутствием гибкости после пуска:

1. В исходной архитектуре перенаведение ракеты в полете публично описывается как отсутствующее; маршрут и цель определяются на этапе наземного планирования миссии. Это делает боеприпас неэффективным против мобильных целей или объектов, чьи координаты быстро изменились.
2. Кроме того, сложнейшая электроника, инфракрасная головка самонаведения и технологии радиолокационной малозаметности формируют крайне высокую стоимость каждого изделия, что исключает их массовое применение по рядовым тактическим целям.

Дополнительным фактором уязвимости выступает дозвуковая скорость полета, составляющая на маршевом участке около 1000 км/ч (Mach 0,8) с возможным кратковременным ускорением до 1150–1160 км/ч (Mach 0,95) по данным современных открытых справочников.

Если противнику удается обнаружить ракету, например, с помощью самолетов дальнего радиолокационного обнаружения, дозвуковая цель становится перехватываемой для современных зенитных ракетных комплексов малой и средней дальности, поскольку она не обладает кинетической скоростью для уклонения от огневого воздействия на терминальном участке.

---

Россия, например, не гарантированно сбивает Storm Shadow/SCALP в войне с Украиной: это дозвуковая крылатая ракета, однако она летит на малой высоте, использует огибание рельефа, имеет сниженную радиолокационную заметность и комбинированную навигацию с IIR-наведением, из-за чего обнаружить её и устойчиво сопровождать радаром значительно сложнее, чем крупную высоколетящую цель; кроме того, маршрут может заранее планироваться под обход зон ПВО.

Поэтому даже плотная эшелонированная система вроде российской не способна обеспечить 100% перехват — часть ракет прорывается, особенно при массированном или комбинированном налёте, а сама RUSI отмечает, что Storm Shadow благодаря малозаметности и особенностям конструкции крайне сложна для обнаружения и перехвата.

Версия SCALP

Французская версия SCALP-EG (Système de Croisière Autonome à Longue Portée – Emploi Général) не является самостоятельной разработкой или концептуально иной ракетой.

Франко-британские документы прямо указывают, что SCALP и Storm Shadow базируются на идентичной аэродинамической архитектуре, используют одинаковый двигатель TRI 60-30 и оснащаются единой проникающей боевой частью BROACH. Разные наименования обусловлены исключительно внутренними номенклатурными стандартами министерств обороны двух государств.

Фактические различия между британской и французской системами кроются в нюансах национальной интеграции и интерфейсах взаимодействия с самолетами-носителями.

• Франция адаптировала ракету под собственную боевую авиацию — Dassault Mirage 2000D и Dassault Rafale (включая флотскую модификацию), что потребовало создания специфического наземного оборудования для планирования миссий и прописывания особых протоколов обмена данными между бортовыми компьютерами и самой ракетой.
• Базовые принципы применения, летные профили и поражающие свойства остаются полностью идентичными британским Tornado GR4 и Eurofighter Typhoon.

В открытых источниках и официальных документах можно встретить небольшие расхождения в публикуемых технических метриках.

Французские государственные документы периода закупки часто указывали массу боевой части SCALP-EG в пределах 400 кг, тогда как более поздние объединенные справочники семейства приводят цифру около 450 кг (или 454 кг в технических спецификациях). Также французские военные традиционно указывают размах крыла на уровне 2,85 метра, что общие каталоги округляют до 3 метров.

Относительно дальности полета Париж официально декларирует показатель «порядка 400 км», что соотносится с данными MBDA (более 250 км) и не противоречит независимым оценкам полных конфигураций в 550–560 км.

Французский арсенал, как и британский, регулярно поддерживается в актуальном боевом состоянии. Для SCALP была реализована отдельная национальная программа ремонта и модернизации (mid-life refurbishment), рассчитанная на сохранение боевой эффективности авиационных комплексов как минимум до 2030 года.

Подытоживая главу мы видим, что современные SCALP после обновления аппаратной части представляют собой столь же защищенное от электронных помех оружие, как и британские версии спецификации SPEAR Cap 4.

ТТХ и особенности конструкции

Семейство Storm Shadow / SCALP-EG обладает тщательно сбалансированными тактико-техническими характеристиками, превращающими его в инструмент стратегического неядерного сдерживания.

Стоит учитывать, что точные максимальные значения высотного профиля и предельной дальности конкретных изделий остаются засекреченными. Для оценки реальных возможностей комплекса следует опираться на официальные публикации оборонного концерна MBDA и профильных министерств.

Ниже приведены основные летно-технические и весогабаритные параметры системы, сформированные на основе подтвержденных инженерных данных и современных справочников:

Характеристика	Значение
Масса при запуске	1 300 кг
Длина корпуса	5,10 м
Поперечный габарит	~630 мм (ширина) × 480 мм (высота), нецилиндрическая форма
Размах крыла	~2,85–3,0 м (в разложенном состоянии)
Двигатель	Турбореактивный Microturbo TRI 60-30 (тяга ~5,4–5,7 кН)
Крейсерская скорость	~Mach 0,8 (около 1000 км/ч)
Максимальная скорость	~Mach 0,95 (около 1150–1160 км/ч)
Боевая часть	Тандемная проникающая BROACH (~400–450 кг)
Публично подтвержденная дальность	>250 км (MBDA), ~400 км (офиц. документы), ~550–560 км (оценки для полной версии)
Точность	Метрическая (по данным МО Франции)

Ключевым технологическим преимуществом системы является ее многоступенчатый навигационный алгоритм. В полете ракета не полагается исключительно на спутниковый сигнал.

Инерциальная навигационная система (INS) обеспечивает базовое автономное управление, данные GPS используются лишь для периодической коррекции, а система TERPROM непрерывно сканирует рельеф под ракетой, сверяя его с цифровой картой высот для безопасного сверхнизкого полета.

На финальном терминальном участке активируется инфракрасная система формирования изображения (IIR): она автономно распознает контуры заранее заданного объекта, игнорируя тепловые ловушки и средства радиоэлектронной борьбы противника, что обеспечивает прямое попадание в уязвимую точку конструкции.

---

Что касается ТТХ, то базовые приведены выше в таблице. Ниже мы рассмотрим более подробно ТТХ Storm Shadow и дадим некоторые комментарии:

1. Тип: авиационная крылатая ракета класса air-to-surface / stand-off / deep strike.
2. Производитель: MBDA; исходная разработка — Matra BAe Dynamics.
3. Масса при запуске: 1 300 кг. Это одна из наиболее устойчиво подтверждаемых характеристик.
4. Длина: 5,10 м.
5. Поперечный габарит: примерно 630 × 480 мм — ширина × высота корпуса. Это важное уточнение: распространённое в интернете обозначение «диаметр 480 мм» некорректно, поскольку корпус имеет малозаметную нецилиндрическую форму. Открытые справочники, ссылающиеся на Jane’s, приводят именно 630 мм ширины и 480 мм высоты.
6. Размах крыла: около 3,0 м в разложенном состоянии.
7. Аэродинамическая схема: складывающиеся крылья, компактный малозаметный корпус, хвостовые поверхности управления. В открытых справочных данных указываются 6 рулевых поверхностей — 4 вертикальные и 2 горизонтальные.
8. Силовая установка: турбореактивный двигатель Microturbo TRI 60-30.
9. Тяга двигателя: обычно указывается около 5,4 кН; в технических таблицах самого семейства TRI 60-30 встречается 5,7 кН в зависимости от режима/рейтинга двигателя. Поэтому 5,4 кН — более корректная цифра именно для установленной на ракете конфигурации в общедоступных источниках.
10. Скорость: дозвуковая.
    Крейсерская: около Mach 0,8.
    Максимальная, приводимая в современных открытых справочниках: около Mach 0,95.
11. Скорость в км/ч: приблизительно 1 000 км/ч для M0,8; в зависимости от высоты и условий источники дают максимум около 1 150–1 160 км/ч для M0,95.
12. Дальность: здесь находится главный источник путаницы.
    MBDA официально: свыше 250 км.
    Французские парламентские материалы для SCALP/Storm Shadow указывают порядка 400 км.
    Открытые современные технические справочники дают для полной конфигурации порядка 550–560 км.

Поэтому корректная формулировка: публично подтверждаемая дальность семейства — от 250+ км; для национальных полноценных конфигураций в открытых источниках обычно фигурирует примерно 400–560 км. Точная максимальная дальность конкретной ракеты не раскрыта.

13. Высота полёта: очень малая, с огибанием рельефа (terrain hugging / terrain following). Точная максимальная и минимальная высота официально не раскрыта. Старые технические источники приводят порядок 30–40 м для очень низкого участка/атаки; для отдельных режимов встречается более высокая высота маршевого полёта.
14. Система навигации: комбинированная:

• INS — инерциальная навигационная система;
• GPS;
• Terrain Reference Navigation / TERPROM — навигация по профилю рельефа.

15. Терминальное наведение: IIR — Imaging Infrared, то есть инфракрасная система формирования изображения. В районе цели ракета сопоставляет получаемое изображение с заранее загруженной эталонной информацией о цели.
16. Распознавание цели: автоматизированное сопоставление изображения цели на конечном участке. Именно это отличает её от ракеты, которая просто летит по заранее заданным GPS-координатам.
17. Режим применения: fire-and-forget — после пуска основная концепция предусматривает автономный полёт по предварительно подготовленной миссии.
18. Перенаведение после пуска: для исходной архитектуры ракеты публично описывается как отсутствующее; данные миссии подготавливаются до запуска. Возможности модернизированных систем полностью публично не раскрываются.
19. Боевая часть: BROACH — Bomb Royal Ordnance Augmenting Charge, многокомпонентная тандемная проникающая БЧ.
20. Масса БЧ: обычно около 450 кг; в технической литературе встречается 454 кг.
21. Принцип BROACH: перед основной проникающей частью действует предварительный заряд/пенетратор, создающий канал в преграде; затем основная часть проходит внутрь и подрывается с задержкой.
22. Тип БЧ: blast/penetrator — фугасно-проникающая, предназначенная прежде всего для укреплённых целей.
23. Официально заявленная способность пробивания для французского SCALP-EG: более 1 м бетона. Это французская официальная характеристика, поэтому она существенно надёжнее гуляющих по интернету оценок в несколько метров.
24. Точность: французские официальные материалы характеризуют её как метрическую. Конкретное современное значение CEP в открытых официальных источниках не раскрывается.
25. Малозаметность: конструкция low observable / reduced radar signature; конкретная ЭПР/RCS не публикуется.
26. Погодные условия: предусмотрена эксплуатация днём и ночью, в любых погодных условиях.
27. Основные классы целей: укреплённые бункеры, командные объекты, инфраструктура, аэродромные объекты, энергетические объекты, склады и другие стационарные высокоценные цели.
28. Штатные носители в британской системе:
    Panavia Tornado GR4 и Eurofighter Typhoon.
29. Другие интеграции семейства: Mirage 2000, Rafale, Tornado, Typhoon; для некоторых экспортных пользователей существуют собственные варианты интеграции.

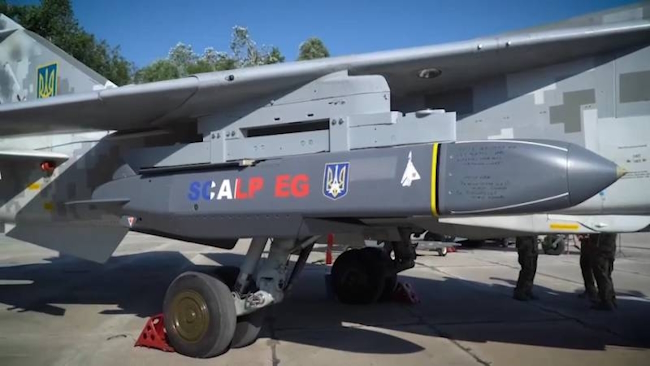

30. Украинская интеграция: ракета интегрирована с Su-24, но это не исходная заводская платформа семейства, а отдельная адаптация.
31. Ввод в эксплуатацию: британский Storm Shadow поступил на вооружение в начале 2000-х; первое боевое применение — Иракская война в 2003 году.

Франко-британские документы прямо указывают, что SCALP-EG и Storm Shadow имеют общую архитектуру; различия первоначально были в основном связаны с национальными требованиями, интерфейсами самолёта и наземным оборудованием.
