Симптомы неисправных катушек зажигания могут существенно влиять на работу двигателя, вызывая ряд проблем, которые заметны даже для неопытного водителя.
В первую очередь, неисправность может проявляться в виде неровной работы двигателя на холостом ходу или при ускорении. Это связано с тем, что неисправная катушка не способна подавать искру должным образом, что приводит к пропускам зажигания.
Но, когда речь идет о конкретных признаках, можно отметить возрастающий расход топлива. Поскольку не все цилиндры работают с полной эффективностью, двигатель требует больше топлива для компенсации недостающей мощности. Дополнительно, вы можете заметить снижение мощности и динамики автомобиля, а также проблемы с запуском двигателя, особенно в холодную погоду или после длительного простоя.
Что касается срока службы катушек зажигания, то он варьируется в зависимости от марки автомобиля, условий эксплуатации и качества самих катушек. В среднем, производители рекомендуют замену каждые 80,000 – 120,000 километров, но в реальности этот срок может быть и короче. Например, в условиях частых поездок на короткие дистанции, эксплуатации в агрессивной среде (пыль, влага) или при использовании некачественных деталей, катушки могут выйти из строя гораздо раньше. Однако, есть и иные примеры, особенно среди американских V8, где заводские катушки могут ходить до 300.000 км и больше.
Другим важным аспектом является то, что катушки зажигания не обязательно должны меняться все одновременно. Если диагностика выявила проблему с одной или несколькими катушками, то именно их и нужно заменить. Однако, если возраст катушек приближается к рекомендуемому сроку службы, рассмотрите возможность замены всех катушек, чтобы предотвратить будущие проблемы.
Для диагностики и замены катушек зажигания важно иметь под рукой не только осциллограф (о чем читайте ниже), но и мультиметр для проверки сопротивления первичной и вторичной обмоток. Сопротивление первичной обмотки обычно находится в диапазоне от 0.5 до 3 ом, а вторичной – от 8 до 15 кОм. Любые значительные отклонения от этих показателей могут указывать на неисправность.
Важно помнить, что не только сами катушки, но и свечи зажигания, провода высокого напряжения, а также общая система зажигания должны работать согласованно. Если проблема исходит от одной детали, это может негативно сказаться на всей системе, что подчеркивает необходимость регулярного обслуживания и проверки всех компонентов.
Принцип работы
Катушки зажигания на инжекторном двигателе работают по принципу преобразования низкого напряжения бортовой сети автомобиля в высокое напряжение, необходимое для создания искры. Когда двигатель работает, блок управления двигателем (ЭБУ) подает сигнал на катушку зажигания, которая начинает накапливать электрическую энергию в своей первичной обмотке.
Когда приходит время для зажигания в определенном цилиндре, ЭБУ прерывает ток в первичной обмотке, что заставляет магнитное поле быстро коллапсировать, индуцируя высокое напряжение во вторичной обмотке катушки. Это высокое напряжение передается через свечу зажигания, создавая искру, которая воспламеняет смесь топлива и воздуха в цилиндре.
Таким вот способом, каждая катушка зажигания обеспечивает своевременное и точное зажигание для каждого цилиндра, что критично для эффективной работы двигателя.
Замена комплектом ?
Мнение о том, что катушки зажигания нужно менять вместе со свечами зажигания, не всегда основано на реальных требованиях к обслуживанию.
Обычно, свечи зажигания имеют свой определенный интервал замены, который может составлять от 30,000 до 100,000 километров в зависимости от типа свечей и условий эксплуатации. Катушки зажигания, с другой стороны, могут служить дольше, и их ресурс часто превышает срок службы свечей, особенно если они качественные.
Однако, есть случаи, когда замена катушек вместе со свечами является разумной практикой. Если вы уже сталкиваетесь с проблемами, связанными с зажиганием, или если при проверке обнаруживаются неисправности как в свечах, так и в катушках, то замена их комплектом может обеспечить стабильную работу двигателя в будущем. Кроме того, если возраст катушек близок к рекомендуемому сроку замены, или если вы проводите капитальный ремонт или тюнинг двигателя, то замена комплекта свечей и катушек зажигания может быть целесообразной для предотвращения будущих проблем и обеспечения оптимальной работы двигателя.
Катушки типа High Performance

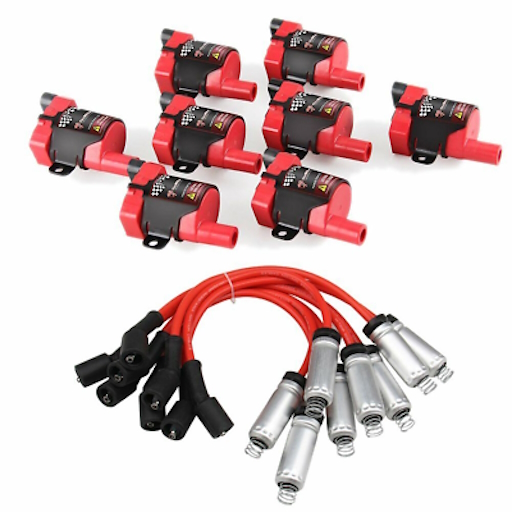

Катушки зажигания типа “High Performance” (высокопроизводительные) отличаются от стандартных тем, что они разработаны для обеспечения более высокого напряжения искры, более быстрого разряда и часто имеют улучшенную конструкцию для лучшего отвода тепла и увеличенной долговечности. Например, полный такой комплект для двигателя LS3 показан на фото выше.
Эти катушки могут предоставлять более мощную и стабильную искру, что теоретически может улучшить сгорание топлива, особенно при работе двигателя на высоких оборотах или при экстремальных условиях эксплуатации.
На стоковом автомобиле (например, с двигателем V8 или турбированном) установка “high performance” катушек зажигания может иметь смысл, если вы занимаетесь тюнингом или желаете получить максимальную производительность из двигателя без других значительных изменений. Однако, если автомобиль используется в обычных условиях и не подвергается высоким нагрузкам, преимущества этих катушек могут быть минимальными или даже неощутимыми.
Понятно, что такие катушки стоят дороже, и их установка может быть оправдана только в случае, если вы стремитесь к оптимизации работы двигателя или планируете дальнейшие модификации.
Проверка катушек осциллографом
Проверка катушек зажигания при помощи осциллографа позволяет диагностировать проблемы с высокой точностью.

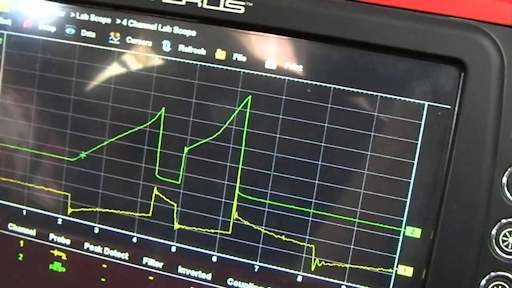

- Осциллограф показывает форму и характеристики выходного сигнала катушки. При нормальной работе, на экране устройства вы увидите чистую, стабильную волну искры, но при неисправности можно заметить искажения, такие как слабая или прерывистая искра, что указывает на необходимость замены или ремонта.
- Технически, осциллограф анализирует вторичное напряжение катушки зажигания. Если волна имеет значительные колебания или не соответствует ожидаемому образцу, это может говорить о нарушении изоляции внутри катушки, о проблемах с внутренними проводниками или об общем износе. Следует обратить внимание на падение амплитуды искры, что часто является следствием внутреннего разряда в катушке.
Для проверки катушек с осциллографом, требуется специальное приспособление, известное как “индуктивный пробник зажигания” или “индуктивный датчик” (показано на картинке выше). Это устройство представляет собой зонд с индуктивной катушкой внутри, который подносится или прикасается к высоковольтным проводам или непосредственно к корпусу катушки зажигания. Когда через провод проходит ток высокого напряжения, индуктивный пробник улавливает изменения магнитного поля и передает эти данные на осциллограф, где на экране отображается форма волны искры, позволяя оценить состояние системы зажигания.

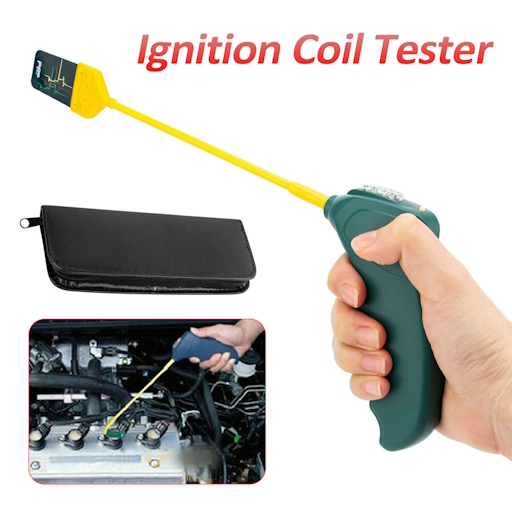

Есть и портативные тестеры в виде пистолета, часто называемые “пистолетом для проверки зажигания”, работает по принципу индуктивного датчика. Вы наводите или прикладываете “дуло” пистолета к высоковольтному проводу или непосредственно к катушке зажигания. Когда двигатель работает, устройство улавливает электромагнитные импульсы от искры зажигания благодаря индуктивной катушке внутри пистолета. Затем, эти сигналы преобразуются в видимую информацию на дисплее тестера, показывая мощность и качество искры, что позволяет диагностировать состояние свечей зажигания и катушек без необходимости в осциллографе.
Менять или нет ?
Если проверка катушек зажигания с помощью осциллографа не выявила явных дефектов, но двигатель все равно работает нестабильно (например, трясется на холостом ходу), следует рассмотреть несколько факторов прежде, чем принимать решение о замене катушек.
- Во-первых, важно помнить, что нестабильная работа двигателя может быть вызвана не только катушками зажигания. Проблемы с топливной системой, датчиками, свечами зажигания, проводами высокого напряжения или даже с самим двигателем могут приводить к аналогичным симптомам. Поэтому, если вы недавно провели проверку катушек и не нашли дефектов, возможно, стоит обратить внимание на другие компоненты.
- Во-вторых, если у автомобиля большой пробег, даже без видимых дефектов на осциллографе, катушки зажигания могут быть на грани износа. Со временем, из-за высоких температур, вибраций и других рабочих условий, катушки могут терять свою эффективность, что не всегда отражается на результатах диагностики осциллографом, но все же может влиять на работу двигателя. В таких случаях замена катушек может быть профилактической мерой, особенно если возраст катушек приближается к рекомендуемому производителем сроку службы или если они уже служат дольше, чем обычно.
Однако, прежде чем менять катушки зажигания, рекомендуется провести более комплексную диагностику автомобиля. Это может включать проверку состояния свечей зажигания, системы подачи топлива, датчиков положения коленчатого вала и распредвала, а также анализ работы системы управления двигателем. Только после исключения других возможных причин нестабильной работы двигателя, если все еще остаются подозрения на катушки, можно рассматривать их замену. Это подход позволит не только решить текущую проблему, но и предотвратить будущие неисправности, обеспечивая более надежную и эффективную работу автомобиля.
Заключение
В заключение, своевременная диагностика и замена катушек зажигания помогают избежать серьезных поломок двигателя и обеспечивают его надежную работу. Использование осциллографа для проверки позволяет не только выявить проблему, но и понять её природу, что критично для правильного ремонта и обслуживания автомобиля.
